INA118UB Купить - TI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

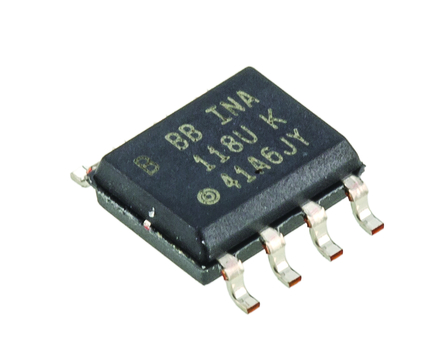

INA118UB

TEXAS INSTRUMENTS INA118UB Instrument Amplifier, 1, 50V, 0.09V/ s, 800kHz, 1.35V to 18V, SOIC

Наличие: 624 шт.

Адрес доставки: Москва

Цена: ₽ 1,556.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3514508

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA118UB характеристики

Атрибут	Значение атрибута
Номенклатура	INA118UB
Производитель	TI
ЧипСити Номер продукта	CC3514508
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Ток Питания	350 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	125 dB
Ток Покоя	350 µA
Ширина Ленты	800 kHz
Скорость Нарастания	90.0 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	800 kHz
Усиление	10.0 kdB
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	1 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 kHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

INA118UB описание продукта

The INA118UB is a precision low power Instrumentation Amplifier offers excellent accuracy. Its versatile 3-op amp design and small size make it ideal for a wide range of applications. Current-feedback input circuitry provides wide bandwidth even at high gain (70kHz at G=100). A single external resistor sets any gain from 1 to 10000. Internal input protection can withstand up to ±40V without damage. The INA118 is laser trimmed for very low offset voltage (50µV), drift (0.5µV/°C) and high common-mode rejection (110dB at G=1000). It operates with power supplies as low as ±1.35V and quiescent current is only 350µA ideal for battery operated systems.
5nA Maximum low input bias current
0.5µV/°C Maximum low drift
Inputs protected to ±40V
350µA Low quiescent current
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
