ICL7660AIBAZA Купить - Intersil Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

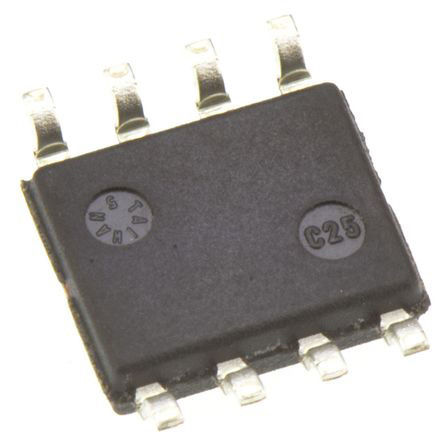

ICL7660AIBAZA

Intersil

Charge Pump INV/STPUP/STPDN -1.5V to -12V/1.5V to 22.8V 45mA 8Pin SOIC N

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 117.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC23788400

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7660AIBAZA характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7660AIBAZA
Производитель	Intersil
ЧипСити Номер продукта	CC23788400
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	12.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-12.0 V (min)
Выходной Ток	45 mA
Ток Питания	0.16 mA
Количество Стежков	8 Position
Частота Переключения	10 kHz
Максимальное входное напряжение	12 V
Входное напряжение (мин)	1.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.5V ~ 12V
Напряжение питания (мин)	1.5 V
Входное напряжение	1.5V ~ 12V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICL7660AIBAZA описание продукта

The Intersil ICL7660 and ICL7660A are monolithic CMOS power supply circuits which offer unique performance advantages over previously available devices. The ICL7660 performs supply voltage conversions from positive to negative for an input range of +1.5V to +10.0V resulting in complementary output voltages of -1.5V to -10.0V and the ICL7660A does the same conversions with an input range of +1.5V to +12.0V resulting in complementary output voltages of -1.5V to -12.0V. Only 2 noncritical external capacitors are needed for the charge pump and charge reservoir functions. The ICL7660 and ICL7660A can also be connected to function as voltage doublers and will generate output voltages up to +18.6V with a +10V input.
Features
• Simple Conversion of +5V Logic Supply to±5V Supplies
• Simple Voltage Multiplication (VOUT= (-) nVIN)
• Typical Open Circuit Voltage Conversion Efficiency 99.9%
• Typical Power Efficiency 98%
• Wide Operating Voltage Range
\- ICL7660 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5V to 10.0V
\- ICL7660A . . . . . . . . . . . . . . . . . . . . . . . . . 1.5V to 12.0V
• ICL7660A 100% Tested at 3V
• Easy to Use - Requires Only2 External Non-Critical Passive Components
• No External Diode Over Full Temp. and Voltage Range
• Pb-Free Plus Anneal Available (RoHS Compliant)

Показывать

ICL7660AIBAZA Даташит PDF

11 страницы, 272 КБ

03/29/1999

просматривать

ICL7660AIBAZA Даташит PDF

13 страницы, 379 КБ

12/22/2014

просматривать

ICL7660AIBAZA Даташит PDF

11 страницы, 276 КБ

03/29/1999

просматривать

ICL7660AIBAZA Даташит PDF

11 страницы, 270 КБ

просматривать

ICL7660AIBAZA Даташит PDF

11 страницы, 276 КБ

03/29/1999

просматривать

ICL7660AIBAZA Даташит PDF

11 страницы, 294 КБ

03/28/2012

просматривать

ICL7660AIBAZA Другие Даташит

13 страницы, 365 КБ

10/24/2012

просматривать

ICL7660AIBAZA Другие Даташит

11 страницы, 185 КБ

07/28/2017

просматривать

ICL7660AIBAZA Файл уведомления

2 страницы, 67 КБ

01/23/2013

просматривать
