ICL7135CPIZ Купить - Intersil Преобразователь AD

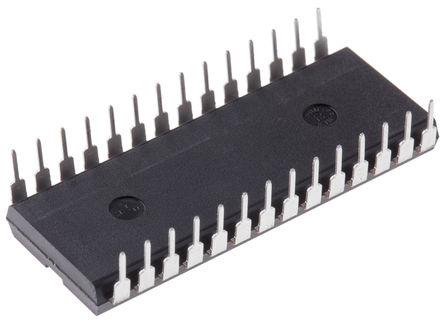

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL7135CPIZ

Intersil

INTERSIL ICL7135CPIZ Analog to Digital Converter, 4.5Bit, 2 SPS, 4V, -9V, DIP

Наличие: 1,094 шт.

Адрес доставки: Москва

Цена: ₽ 242.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC8720100

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7135CPIZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7135CPIZ
Производитель	Intersil
ЧипСити Номер продукта	CC8720100
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Напряжение Питания (DC)	-9.00 V (max), 4.00 V (min)
Ток Питания	1.1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	4 Bit
Частота Выборки	2 SPS
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество входных каналов	1 Channel
Напряжение питания	4V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	4 V
Входное напряжение	0.2V, 2V
Длина	39.7 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ICL7135CPIZ описание продукта

The ICL7135CPIZ is a 4-1/2 digit BCD output precision A/D converter with its multiplexed BCD output and digit drivers, combines dual-slope conversion reliability with ±1 in 20,000 count accuracy and is ideally suited for the visual display DVM/DPM market. The 2.0000V full scale capability, auto-zero and auto-polarity are combined with true ratiometric operation, almost ideal differential linearity and true differential input. All necessary active devices are contained on a single CMOS IC, with the exception of display drivers, reference and a clock. The ICL7135 brings together an unprecedented combination of high accuracy, versatility and true economy. It features auto-zero to less than 10µV, zero drift of less than 1µV/°C, input bias current of 10pA (maximum) and rollover error of less than one count. The versatility of multiplexed BCD outputs is increased by the addition of several pins which allow it to operate in more sophisticated systems.
Accuracy guaranteed to ±1 count over entire ±20000 counts (2.0000V full scale)
Guaranteed zero reading for 0V input
1pA Typical input leakage current
True differential input
True polarity at zero count for precise null detection
Single reference voltage required
Over range and under range signals available for auto-range capability
All outputs TTL compatible
Blinking outputs gives visual indication of over range
6 Auxiliary I/Os are available for interfacing to UARTs, microprocessors or other circuitry
Multiplexed BCD outputs
ESD sensitive device, take proper precaution while handling the device.
