ICL3232CBNZ Купить - Intersil Чип интерфейса

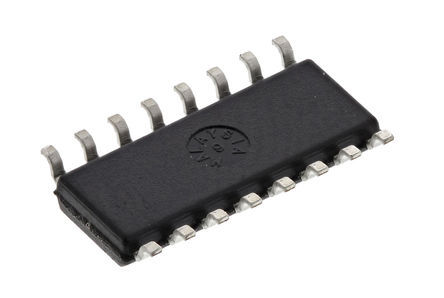

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL3232CBNZ

Intersil

1μA Supply-Current, +3V to +5.5V, 250kbps, RS-232 Transmitters/Receivers; PDIP16, SOIC16, SSOP16, TSSOP16; Temp Range: See Datasheet

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 81.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC49306692

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL3232CBNZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL3232CBNZ
Производитель	Intersil
ЧипСити Номер продукта	CC49306692
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	1 mA
Количество Стежков	16 Position
Скорость Передачи Данных	500 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICL3232CBNZ описание продукта

The ICL3232CBNZ is a RS-232 Transmitter/Receiver IC which meets ElA/TIA-232 and V.28/V.24 specifications. Lower standby, power consumption is critical. Efficient on-chip charge pumps, coupled with manual and automatic power down functions (except for the ICL3232), reduce the standby supply current to a 1µA trickle. Small footprint and the use of small, low value capacitors ensure board space savings as well. Data rates greater than 250kbps are guaranteed at worst case load conditions. Automatic power down function which powers down the on-chip power-supply and driver circuits. This occurs when an attached peripheral device is shut off or the RS-232 cable is removed, conserving system power automatically without changes to the hardware or operating system. These devices power up again when a valid RS-232 voltage is applied to any receiver input.
15kV ESD protected
Low power, pin compatible upgrade for 5V
Latch-up free
On-chip voltage converters require only 4 external 0.1µF capacitors
Receiver hysteresis for improved noise immunity
250kbps Minimum data rate
6V/µs Minimum slew rate
1µA Low supply current in power down state
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
