ICL3225ECAZ Купить - Intersil Чип интерфейса

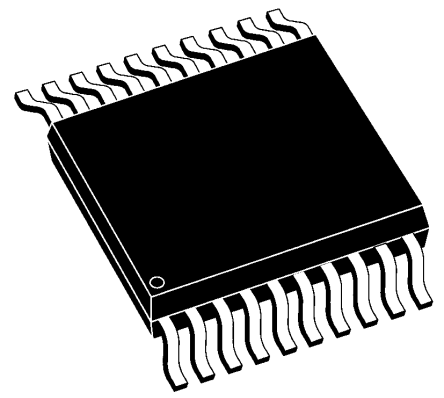

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL3225ECAZ

Intersil

LEAD-FREE RS232 3V 2D/2R 15kV 1Mbps E-DWN 20SSOP COM HT SUSA CODE:8542390000

Наличие: 1,094 шт.

Адрес доставки: Москва

Цена: ₽ 129.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC66380466

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL3225ECAZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL3225ECAZ
Производитель	Intersil
ЧипСити Номер продукта	CC66380466
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SSOP-20
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Ток Питания	1 mA
Количество Стежков	20 Position
Скорость Передачи Данных	1.00 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	7.33 mm
Ширина	5.38 mm
Высота	1.78 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ICL3225ECAZ описание продукта

The ICL3225ECAZ is a RS-232 Transmitter/Receiver with marking. It meets ElA/TIA-232 and V.28/V.24 specifications, even at VCC = 3V. Additionally, it provides ±15kV ESD protection on transmitter outputs and receiver inputs. Efficient on-chip charge pumps, coupled with manual and enhanced automatic power-down functions, reduce the standby supply current to 1mA trickle. Data rates greater than 1Mbps are guaranteed at worst case load conditions. This family is fully compatible with 3.3V only systems, mixed 3.3 and 5V systems and 5V only systems. It features an enhanced automatic power-down function which powers down the on-chip power supply and driver circuits. This occurs when all receiver and transmitter inputs detect no signal transitions for a period of 30s. This device power back up, automatically, whenever they sense a transition on any transmitter or receiver input.
Drop in replacements for MAX3225E, MAX3227E, MAX3245E
Latch-up free
Ready to transmit indicator output
Receiver hysteresis for improved noise immunity
1Mbps Guaranteed minimum data rate
10ns Low skew at transmitter/receiver input trip points
24V/µs Guaranteed minimum slew rate
On-chip voltage converters require only four external 0.1µF capacitors
