ICL3221ECAZ Купить - Intersil Чип интерфейса

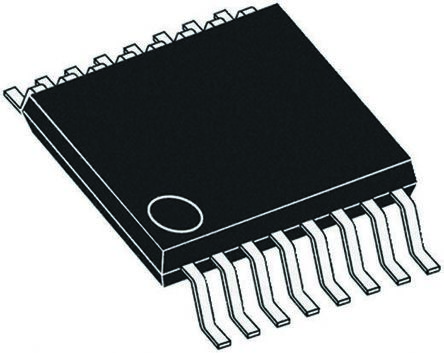

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL3221ECAZ

Intersil

Intersil ICL3221ECAZ, Line Transceiver, RS-232, 3.3V, 5V, 16Pin SSOP

Наличие: 3,551 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC50111922

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL3221ECAZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL3221ECAZ
Производитель	Intersil
ЧипСити Номер продукта	CC50111922
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SSOP-16
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Ток Питания	1 mA
Скорость Передачи Данных	500 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	6.5 mm
Ширина	5.6 mm
Высота	1.85 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICL3221ECAZ описание продукта

The ICL3221ECAZ is a powered RS-232 Transmitter/Receiver with marking. It meets ElA/TIA-232 and V.28/V.24 specifications, even at VCC = 3V. It provides ±15kV ESD protection on transmitter outputs and receiver inputs. Efficient on-chip charge pumps, coupled with manual and automatic power-down functions, reduce the standby supply current to a 1µA trickle. Data rates greater than 250kbps are guaranteed at worst case load conditions. This family is fully compatible with 3.3V only systems, mixed 3.3 and 5V systems and 5V only systems. It features an automatic power-down function which powers down the on-chip power-supply and driver circuits. This occurs when an attached peripheral device is shut OFF or the RS-232 cable is removed, conserving system power automatically without changes to the hardware or operating system. This device power up again when a valid RS-232 voltage is applied to any receiver input.
ESD Protection for RS-232 I/O pins to ±15kV
Latch-up free
On-chip voltage converters require only four external 0.1µF capacitors
Manual and automatic power-down
Receiver hysteresis for improved noise immunity
250kbps Guaranteed minimum data rate
1µA Low supply current in power-down state
