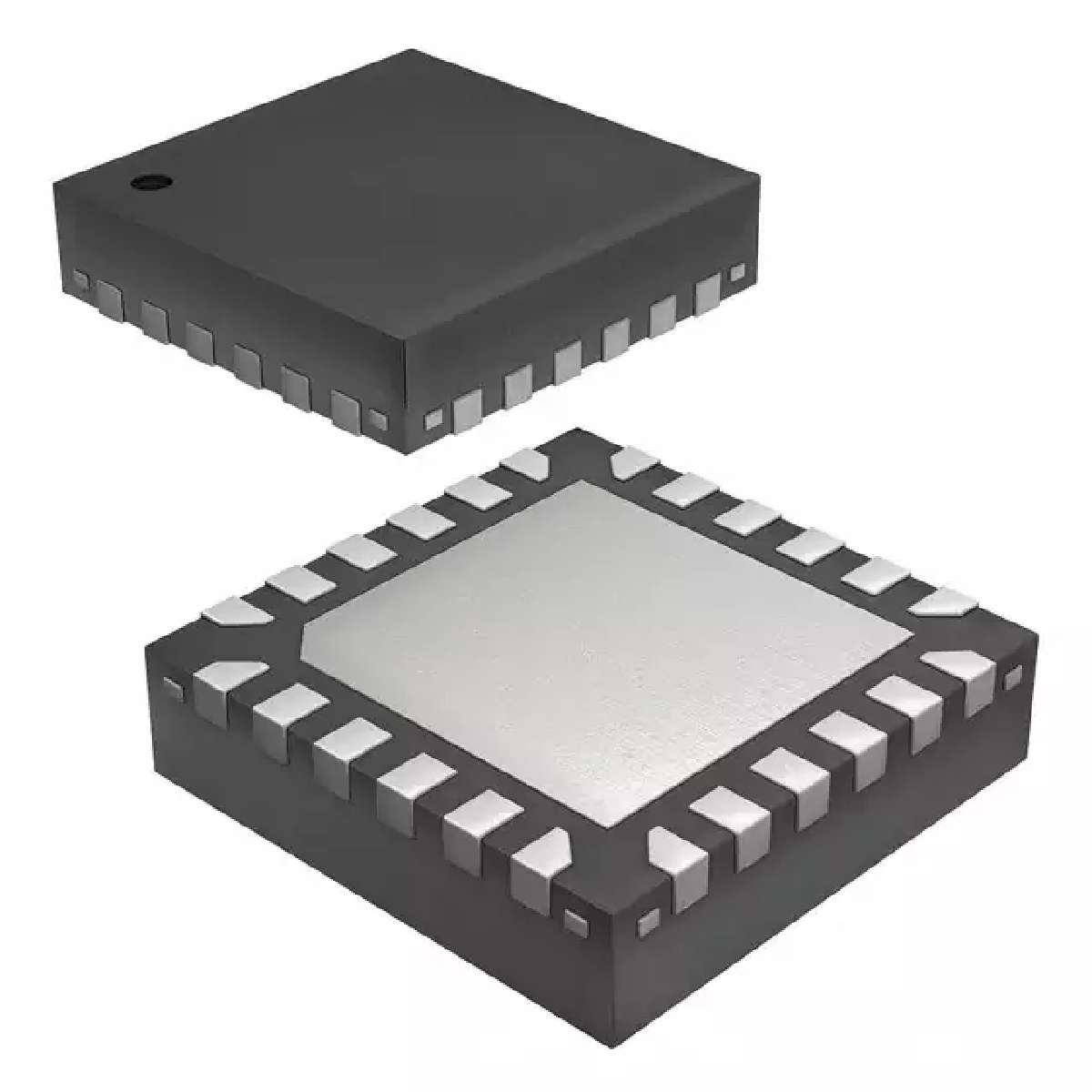

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC940LC4B

ADI

Clock Fanout Buffer 8Out 1IN 1:4 24Pin CQFN EP T/R

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 50,102.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC5250440

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 15.09.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC940LC4B характеристики

Атрибут	Значение атрибута
Номенклатура	HMC940LC4B
Производитель	ADI
ЧипСити Номер продукта	CC5250440
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	QFN-24
Частота	13 GHz
Напряжение Питания (DC)	-3.60 V (min)
Количество Выходных Интерфейсов	4 Output
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Рассеяние Мощности	1.22 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1220 mW
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC940LC4B описание продукта

Product Details
The HMC940LC4B is a 1:4 Fanout Buffer designed to support data transmission rates up to 13 Gbps, and clock frequencies as high as 13 GHz. All differential inputs and outputs are DC coupled and terminated on chip with 50 Ohm resistors to ground. The outputs may be used in either single-ended or differential modes, and should be AC or DC coupled into 50 Ohm resistors connected to ground.
The HMC940LC4B also features an output level control pin, VR which allows for loss compensation or for signal level optimization. The HMC940LC4B operates from a single -3.3V DC supply and is available in a ceramic RoHS compliant 4x4 mm SMT package.
Applications
RF ATE Applications
Broadband Test & Measurement
Serial Data Transmission up to 13 Gbps
Clock Buffering up to 13 GHz
### Features and Benefits
Inputs Terminated Internally in 50 Ohms
Differential Inputs are DC Coupled
Propagation Delay: 101 ps
Fast Rise and Fall Times: 26 / 25 ps
Programmable Differential
Output Voltage Swing: 600 - 1400 mV
Power Dissipation: 440 mW
24 Lead 4x4mm SMT Package: 16mm²
