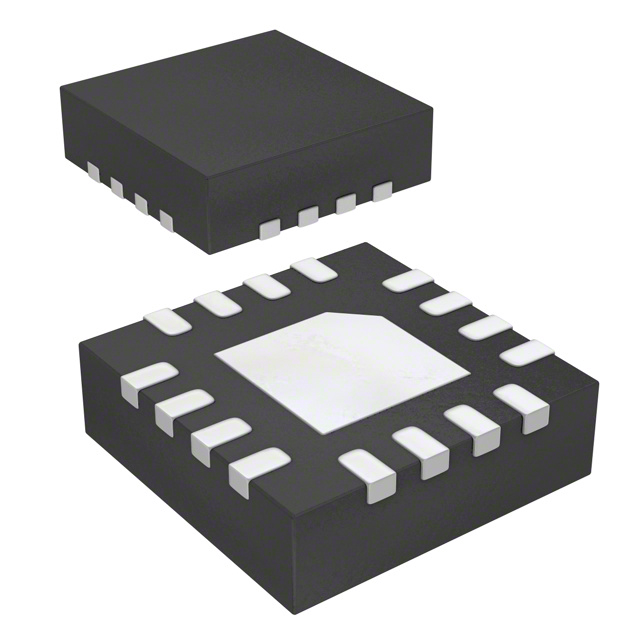

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC802ALP3E

ADI

1Bit 20dB Digital Attenuator 10GHz 16Pin QFN EP T/R

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 932.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3756223

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC802ALP3E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC802ALP3E
Производитель	ADI
ЧипСити Номер продукта	CC3756223
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SMD-16
Напряжение Питания (DC)	4.50V (min)
Ток Питания	0.34 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	1 Bit
Рассеяние Мощности	0.84 W
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	840 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	5.5 V
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

HMC802ALP3E описание продукта

Product Details
The HMC802ALP3E is a broadband bidirectional 1-bit GaAs IC digital attenuator in a low cost leadless sur \- face mount package. This single positive control line digital attenuator utilizes off chip AC ground capac \- itors for near DC operation, making it suitable for a wide variety of RF and IF applications. Covering DC to 10 GHz, the insertion loss is less than 3 dB typical and attenuation accuracy is excellent at ±0.6 dB typ \- ical. The attenuator also features a high IIP3 of +55 dBm. One TTL/CMOS control input is used to select the attenuation state and a single Vdd bias of +5V is required.
Applications
Test equipment and sensors
ISM, MMDS, WLAN, WiMAX, WiBro
Microwave radio & VSAT
Cellular infrastructure
### Features and Benefits
± 0.6 dB typical step error
Low insertion loss: 3 dB
High IP3: +55 dBm
Single control line
TTL/CMOS compatible control
Single +5V supply
16 Lead 3x3mm SMT package: 9mm2
