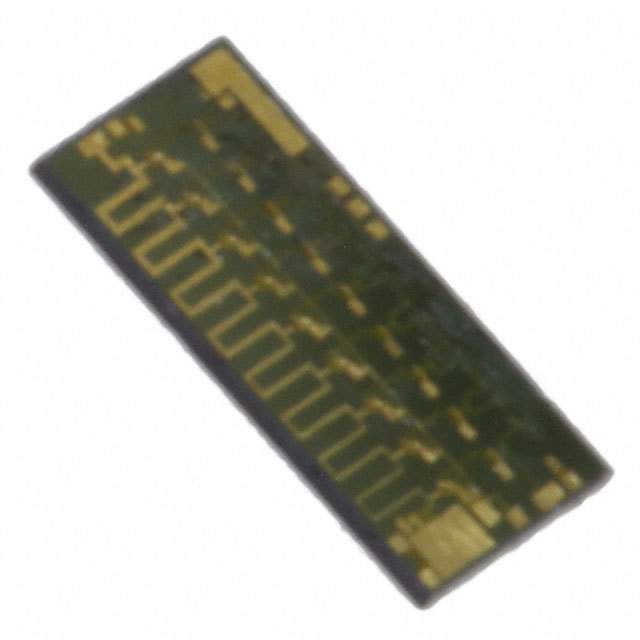

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC659

ADI

ANALOG DEVICES HMC659 RF Amplifier IC, 17.8dB Gain / 3dB Noise, DC to 15GHz, 7.5V to 8.5V, Gel Pack

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 32,394.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC11919230

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC659 характеристики

Атрибут	Значение атрибута
Номенклатура	HMC659
Производитель	ADI
ЧипСити Номер продукта	CC11919230
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	7 Pin
Корпус/Пакет	Die
Частота	0Hz ~ 15GHz
Напряжение Питания (DC)	7.50V (min)
Ток Питания	300 mA
Количество Каналов	1 Channel
Рассеяние Мощности	3690 mW
Усиление	17.8 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	3690 mW
Напряжение питания	8 V
Напряжение питания (Макс)	8.5 V
Напряжение питания (мин)	7.5 V
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC659 описание продукта

Product Details
The HMC659 is a GaAs MMIC PHEMT Distributed Power Amplifier die which operates between DC and 15 GHz. The amplifier provides 19.1 dB of gain, +35 dBm output IP3 and +26.5 dBm of output power at 1 dB gain compression while requiring 300 mA from a +8V supply. Gain flatness is excellent at ±0.4 dB from DC to 10 GHz making the HMC619 ideal for EW, ECM, Radar and test equipment applications. The HMC619 amplifier I/Os are internally matched to 50 ohms facilitating integration into Mutli-Chip-Modules (MCMs). All data is taken with the chip connected via two 0.025mm (1 mil) wire bonds of minimal length 0.31 mm (12 mils).
Applications
Telecom Infrastructure
Microwave Radio & VSAT
Military & Space
Test Instrumentation
Fiber Optics
### Features and Benefits
P1dB Output Power: +26.5 dBm
Gain: 19.1 dB
Output IP3: +35 dBm
Supply Voltage: +8V @ 300 mA
50 Ohm Matched Input/Output
Die Size: 3.115 x 1.630 x 0.1 mm
