HMC634 Купить - ADI Усилитель IC и модуль RF

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

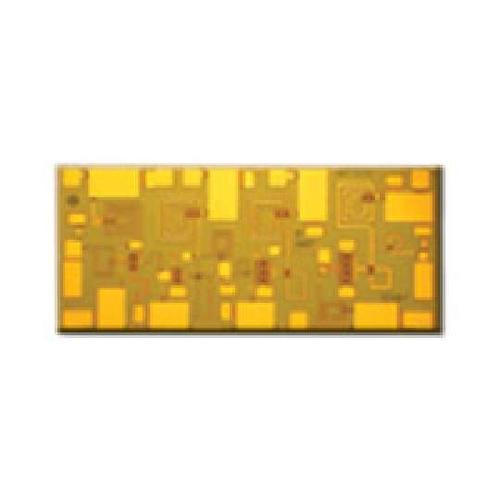

HMC634

ADI

RF Amp Single Driver Amp 20GHz 5.5V 7Pin Die Tray

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 8,458.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC39554204

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC634 характеристики

Атрибут	Значение атрибута
Номенклатура	HMC634
Производитель	ADI
ЧипСити Номер продукта	CC39554204
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	7 Pin
Частота	5GHz ~ 20GHz
Напряжение Питания (DC)	4.50V (min)
Ток Питания	180 mA
Рассеяние Мощности	1070 mW
Усиление	22 dB
Частота испытаний	5GHz ~ 20GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1070 mW
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

HMC634 описание продукта

Product Details
The HMC634 is a GaAs MMIC PHEMT Driver Amplifier die which operates between 5 and 20 GHz. The amplifier provides up to 22 dB of gain, +31 dBm Output IP3, and up to +23 dBm of output power at 1 dB gain compression, while requiring 180 mA from a +5V supply. The HMC634 is an ideal driver amplifier for microwave radio applications from 5 to 20 GHz, and may be biased at +5V, 130 mA to provide 2 dB lower gain with improved PAE. The HMC634 amplifier I/O’s are DC blocked and internally matched to 50 Ohms facilitating easy integration into Multi-Chip-Modules (MCMs). All data is taken with die connected at input and output RF ports via one 1 mil wedge bond with minimal length of 0.31 mm (12 mils).
Applications
Point-to-Point Radios
Point- to-Multi-Point Radios & VSAT
LO Driver for Mixers
Military & Space
### Features and Benefits
Gain: 22 dB
P1dB: +23 dBm
Output IP3: +31 dBm
Saturated Power: 24 dBm @ 23% PAE
Supply Voltage: +5 V @ 180 mA
50 Ohm Matched Input/Output
Die Size: 2.07 x 0.97 x
0.10 mm

Показывать

HMC634 Даташит PDF

8 страницы, 401 КБ

12/23/2016

просматривать

HMC634 Другие Даташит

16 страницы, 805 КБ

07/21/2016

просматривать

HMC634 Другие Даташит

10 страницы, 699 КБ

05/16/2014

просматривать

HMC634 Другие Даташит

10 страницы, 646 КБ

08/28/2009

просматривать

HMC634 Примечание по применению

9 страницы, 190 КБ

05/16/2012

просматривать

HMC634 Примечание по применению

6 страницы, 436 КБ

02/08/2010

просматривать

HMC634 Примечание по применению

4 страницы, 434 КБ

11/30/2012

просматривать
