HMC573LC3B Купить - ADI Модуль RF, IC и деталь

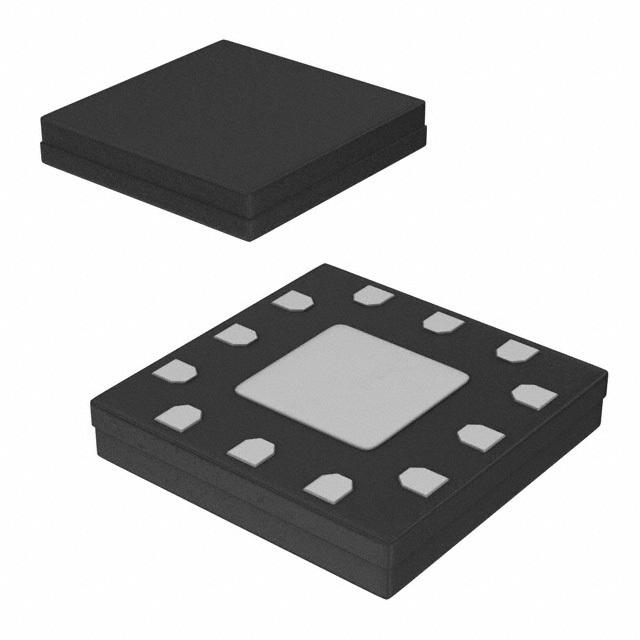

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC573LC3B

ADI

ANALOG DEVICES HMC573LC3B RF GaAs MMIC Frequency Multiplier IC, 4.5V to 5.5V, 8GHz to 22GHz, QFN-12

Наличие: 1,216 шт.

Адрес доставки: Москва

Цена: ₽ 3,242.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC4743240

Категория продукта:

Модуль RF, IC и деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC573LC3B характеристики

Атрибут	Значение атрибута
Номенклатура	HMC573LC3B
Производитель	ADI
ЧипСити Номер продукта	CC4743240
Категория продукта	Модуль RF, IC и деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	QFN-12
Частота	8GHz ~ 22GHz
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	12 Position
Рассеяние Мощности	719 mW
Выходная Мощность	12 dBm
Максимальная входная мощность	6 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	719 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Высота	0.92 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC573LC3B описание продукта

Product Details
The HMC573LC3B is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology in a leadless RoHS compliant SMT package. When driven by a +5 dBm signal, the multiplier provides +12 dBm typical output power from 8 to 22 GHz. The Fo and 3Fo isolations are >20 dBc and >25 dBc respectively at 16 GHz.
The HMC573LC3B is ideal for use in LO multiplier chains for Pt to Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -134 dBc/Hz at 100 kHz offset helps maintain good system noise performance. The RoHS packaged HMC573LC3B eliminates the need for wire bonding, and allows the use of surface mount manufacturing techniques.
Applications
Clock Generation Applications:
SONET OC-192 & SDH STM-64
Point-to-Point & VSAT Radios
Test Instrumentation
Military & Space
### Features and Benefits
High Output Power: +12 dBm
Low Input Power Drive:
0 to +6 dBm
Fo Isolation:
>20 dBc @ Fout= 16 GHz
100 KHz SSB Phase Noise:
-134 dBc/Hz
Single Supply: +5V @ 92 mA
RoHS Compliant 3x3 mm SMT Package

Показывать

HMC573LC3B Даташит PDF

9 страницы, 739 КБ

06/09/2014

просматривать

HMC573LC3B Даташит PDF

9 страницы, 738 КБ

06/09/2014

просматривать

HMC573LC3B Другие Даташит

8 страницы, 630 КБ

06/09/2014

просматривать

HMC573LC3B Другие Даташит

7 страницы, 359 КБ

12/27/2016

просматривать
