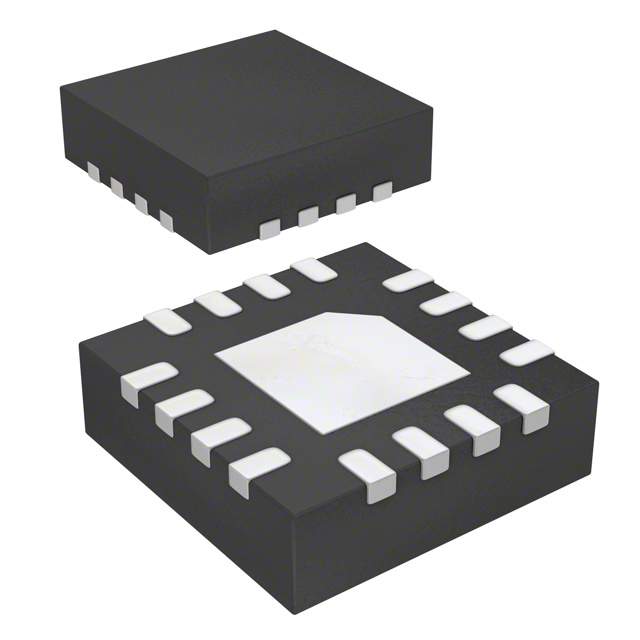

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC345ALP3E

ADI

ANALOG DEVICES HMC345ALP3E RF Switch IC, SP4T, Non-Reflective, DC to 8GHz, 2:4 TTL Decoder, 4.5V to 5.5V, QFN-16

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 1,525.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2301676

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC345ALP3E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC345ALP3E
Производитель	ADI
ЧипСити Номер продукта	CC2301676
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	8000 MHz
Напряжение Питания (DC)	4.50V (min)
Ток Питания	2.5 mA
Количество Стежков	16 Position
Частота испытаний	8 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC345ALP3E описание продукта

Product Details
The HMC345ALP3E is a broadband non-reflective GaAs MESFET SP4T switch in a low cost leadless surface mount packages. Covering DC to 8 GHz, this switch offers high isolation and low insertion loss. This switch also includes an on board binary decoder circuit which reduces the required logic control lines to two. The switch operates using a positive control voltage of 0/+5V, and requires a fixed bias of +5V.
* Blocking capacitors are required at ports RFC and RF1, 2, 3, & 4\. Their value will determine the lowest transmission frequency.
**Applications**
This switch is suitable for usage in DC - 8.0 GHz 50-Ohm or 75-Ohm systems:
Broadband
Fiber Optics
Switched Filter Banks
Wireless below 8 GHz
### Features and Benefits
Broadband Performance: DC - 8 GHz
High Isolation: 35 dB @ 6 GHz
Low Insertion Loss: 2.2 dB @ 6 GHz
Integrated Positive Supply 2:4 TTL Decoder
16 Lead 3x3mm QFN Package: 9 mm²
