HLC2701-001 Купить - Honeywell Фотоэлектрические Датчики

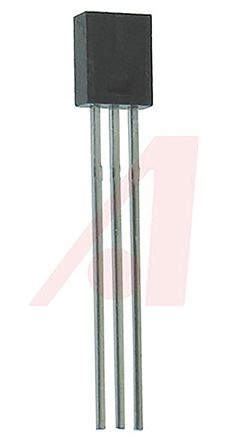

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HLC2701-001

Honeywell

HONEYWELL HLC2701-001 Infrared Receiver, Optoschmitt, 5.5V, 4.5V, -40℃

Наличие: 17,383 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 285.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Honeywell

ЧипСити Номер продукта:

CC34469669

Категория продукта:

Фотоэлектрические Датчики

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 26.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

HLC2701-001 характеристики

Атрибут	Значение атрибута
Номенклатура	HLC2701-001
Производитель	Honeywell
ЧипСити Номер продукта	CC34469669
Жизненный Цикл Продукта	Active
Категория продукта	Фотоэлектрические Датчики
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	SIP-4
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Выходное Напряжение	≤2.40 V
Выходной Ток	≤7.00 mA
Ток Питания	7 mA
Напряжение в Прямом Направлении	5.5 V
Длина Волны	900 nm
Входной Ток	7.00 mA
Время Нарастания	100 ns
Время падения	100 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5.5.5 VDC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	5.84 mm
Ширина	2.06 mm
Высота	4.52 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8542390000
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

HLC2701-001 описание продукта

The HLC2701-001 is an Infrared Encoder Sensor, designed to sense speed and direction of mechanical motion. Applications include rotary and linear encoders; the device is especially well suited for the encoding function in an optical mouse. The detector is a monolithic IC, consisting of two narrow adjacent photodiodes, amplifiers and Schmitt trigger output stages. The outputs are NPN collectors with internal 10kR pull-up resistors to Vcc which can directly drive TTL loads. It incorporates circuitry to compensate the sensitivity for output power versus temperature characteristics of an IRED. The IC is encapsulated in a moulded, unlensed black plastic package which is transmissive to IR energy, yet provides shielding from visible light. The sensing areas of the IC are each 0.008-inch (0.203mm) in width and 0.015-inch (0.381mm) in height with a 0.001-inch (0.0254mm) separation, for centre-to-centre spacing of 0.009-inch (0.203mm) and outside edge to edge distance of 0.017-inch (0.432mm).
Side-looking plastic package
TTL/LSTTL/CMOS compatible
Inverting logic output
Linear or rotary encoder applications
Resolution to 0.009" (0.229mm)
Sensitivity versus temperature compensation
Mechanically and spectrally matched to SEP8506 and SEP8706 infrared emitting diodes
