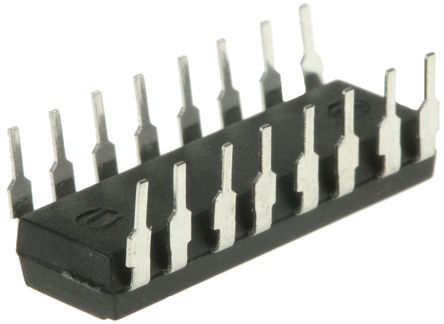

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIN232ECPZ

Intersil

HIN232 Series 230kbps 5V RS-232 Dual Transmitter/Receiver - PDIP-16W

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 69.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC64172333

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIN232ECPZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIN232ECPZ
Производитель	Intersil
ЧипСити Номер продукта	CC64172333
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	10 mA
Количество Стежков	16 Position
Скорость Передачи Данных	230 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

HIN232ECPZ описание продукта

The HIN232ECPZ is a RS-232 Transmitter/Receiver Interface Circuit meets all ElA high-speed RS-232E and V.28 specifications and is particularly suited for those applications where ±12V is not available. A redesigned transmitter circuit improves data rate and slew rate, which makes this suitable for ISDN and high speed modems. The transmitter outputs and receiver inputs are protected to ±15kV ESD. It requires a single 5V power supply and feature onboard charge pump voltage converters which generate 10 and -10V supplies from the 5V supply. The family of device offers a wide variety of high-speed RS-232 transmitter/receiver combinations to accommodate various applications. It features a low power shutdown mode to conserve energy in battery powered applications. The drivers feature true TTL/CMOS input compatibility, slew rate-limited output and 300W power-OFF source impedance. The receivers can handle up to ±30V input and has 3 to 7kW input impedances.
Hysteresis to greatly improve noise rejection
230kbps High speed ISDN compatible
Requires only 0.1µF or greater external capacitors
Requires only single 5V power supply
On-board voltage doubler/inverter
Three-state TTL/CMOS receiver outputs
Output current limiting
TTL/CMOS compatible
