HGTG20N60A4 Купить - Fairchild Транзистор IGBT

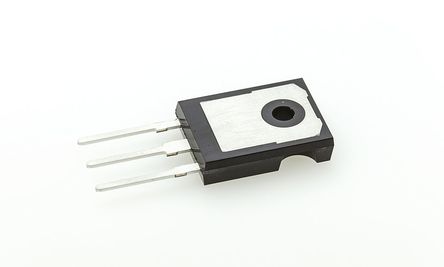

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HGTG20N60A4

Fairchild

Trans IGBT Chip N-CH 600V 70A 290000mW 3Pin(3+Tab) TO-247 Rail

Наличие: 717 шт.

Адрес доставки: Москва

Цена: ₽ 200.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10604236

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HGTG20N60A4 характеристики

Атрибут	Значение атрибута
Номенклатура	HGTG20N60A4
Производитель	Fairchild
ЧипСити Номер продукта	CC10604236
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	70.0 A
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	290 W
Время Нарастания	12.0 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Максимальная входная мощность	290 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	290000 mW
Длина	15.87 mm
Ширина	4.82 mm
Высота	20.82 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Rail
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HGTG20N60A4 описание продукта

The HGTG20N60A4 is a 600V N-channel IGBT with anti-parallel hyper fast diode. This SMPS series is a member of the MOS gated high voltage switching IGBT family. IGBT combines the best features of MOSFET and bipolar transistors. This device has the high input impedance of a MOSFET and the low on-state conduction loss of a bipolar transistor. Offers lower conduction loss and lower switching loss for designing high efficiency and reliable systems. Fairchild offers an extensive portfolio of IGBT devices by various process technologies from 300V to greater than 1200V. Optimized manufacturing process results in better control and repeatability of the top-side structure, resulting in tighter specifications and better EMI performance. This product is general usage and suitable for many different applications.
55ns at TJ = 125°C Fall time
ESD sensitive device, take proper precaution while handling the device.

Показывать

HGTG20N60A4 Даташит PDF

9 страницы, 232 КБ

11/07/2013
