HCPL0601R2 Купить - Fairchild Оптопара/ оптоизолятор

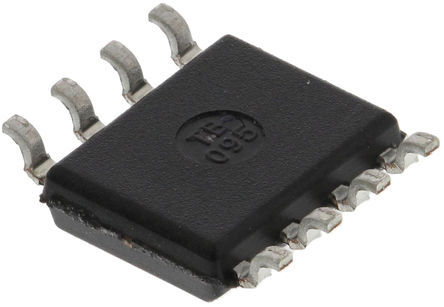

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL0601R2

Fairchild

Optocoupler; SMD; Channels:1; Out: Darlington; 3.75kV; SO8; 10kV/μs

Наличие: 38,453 шт.

Адрес доставки: Москва

Цена: ₽ 75.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC13145435

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0601R2 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0601R2
Производитель	Fairchild
ЧипСити Номер продукта	CC13145435
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	50ns, 12ns
Входное Напряжение (DC)	1.80V (max)
Выходное Напряжение	5.50 V
Выходной Ток	0.05 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.75V (Max)
Входной Ток	15 mA
Рассеяние Мощности	0.085 W
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	50 ns
Напряжение Изоляции	3750 Vrms
Прямой ток	50 mA
Входной ток (мин)	15 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	50 mA
Время падения	0.012 µs
Время падения (Макс)	12 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	85 mW
Напряжение питания	4.5V ~ 5.5V
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL0601R2 описание продукта

The HCPL0601R2 is a 1-channel 8-pin Logic Gate Optocoupler consists of an AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate with a strobable output. This output features an open collector, thereby permitting wired OR outputs. The output consists of bipolar transistors on a bipolar process for reduced power consumption. The coupled parameters are guaranteed over the temperature range of -40 to +85°C. An internal noise shield provides superior common-mode rejection. It is suitable for ground loop elimination, line receiver, data transmission and data multiplexing.
Superior CMR
Wired OR-open collector
5V Reverse input voltage
10Mbps Very high speed
Sortable output

Показывать

HCPL0601R2 Даташит PDF

18 страницы, 3110 КБ
