H11L1M Купить - Fairchild Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

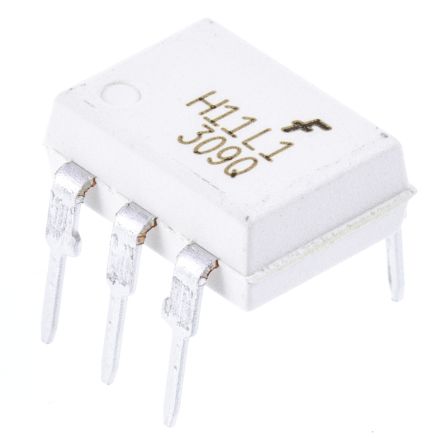

H11L1M

Fairchild

6Pin DIP Schmitt Trigger Output Optocoupler, 6LD, MDIP,OPTO,WHITE,.300 WIDE, 1000/BULK

Наличие: 4,495 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC8585414

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11L1M характеристики

Атрибут	Значение атрибута
Номенклатура	H11L1M
Производитель	Fairchild
ЧипСити Номер продукта	CC8585414
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Время Нарастания/Спада	100 ns
Входное Напряжение (DC)	1.20 V
Выходное Напряжение	16 V
Выходной Ток	0.05 A
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.2 V
Входной Ток	10 mA
Рассеяние Мощности	0.25 W
Скорость Передачи Данных	1.00 Mbps
Время Нарастания	0.1 µs
Напряжение Изоляции	7.5 kV
Прямой ток	30 mA
Входной ток (мин)	60 mA
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	30 mA
Время падения	0.1 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания	3V ~ 15V
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

H11L1M описание продукта

The H11L1M from Fairchild is a through hole high speed Schmitt trigger output optocoupler in 6 pin DIP package. This device has a high speed integrated circuit detector optically coupled to a gallium arsenide infrared emitting diode. Schmitt trigger provides hysteresis for noise immunity and pulse shaping to the output fed to it. Simplicity of operation is optimized by detector. Typical applications of optocoupler are logic to logic isolator, programmable current level sensor, line receiver to eliminate noise and transient problems, AC to TTL conversion square wave shaping, digital programming of power supplies and interfaces with computer peripherals.
UL 1577 and DIN-EN IEC60747-5-5 certified
High data rate Typical of 1MHz (NRZ)
Microprocessor compatible drive
Guaranteed on/off threshold hysteresis
Isolation voltage is 4.17KV
Single channel
Operating temperature range from -40°C to 85°C

Показывать

H11L1M Даташит PDF

12 страницы, 372 КБ
