FSQ100 Купить - Fairchild Преобразователь AC-DC

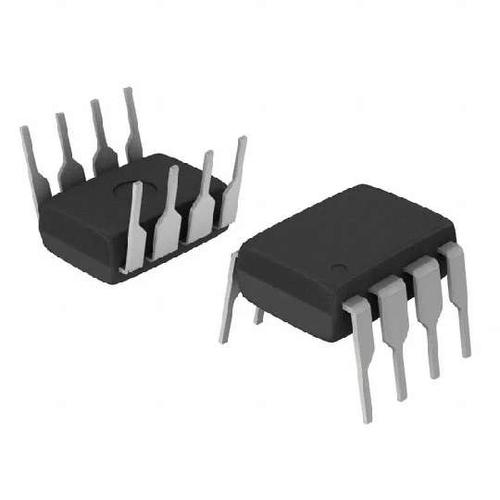

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSQ100

Fairchild

Power Switch 0.475A 8Pin PDIP Rail

Наличие: 38,779 шт.

Адрес доставки: Москва

Цена: ₽ 30.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC96286962

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSQ100 характеристики

Атрибут	Значение атрибута
Номенклатура	FSQ100
Производитель	Fairchild
ЧипСити Номер продукта	CC96286962
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальная Мощность	13 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	650 V
Выходной Ток	0.475 A
Пробивное Напряжение	650 V
Ток Питания	1.5 mA
Рассеяние Мощности	1.4 W
Частота Переключения	67 kHz
Рабочий цикл	67 %
Выходной ток (мин)	0.475 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1400 mW
Входное напряжение	8V ~ 20V
Высота	3.43 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FSQ100 описание продукта

Description
The FSQ100 consists of an integrated Pulse Width Modulator (PWM) and SenseFET, specifically designed for high-performance, off-line, Switch-Mode Power Supplies (SMPS) with minimal external components. This device is an integrated high-voltage power switching regulator that combines a VDMOS SenseFET with a voltage mode PWM control block. The integrated PWM controller features include a fixed oscillator, Under-Voltage Lockout (UVLO) protection, Leading
Edge Blanking (LEB), an optimized gate turn-on/turn-off driver, Thermal Shutdown (TSD) protection, and temperature-compensated precision-current sources for loop compensation and fault protection circuitry.
Features
Internal Avalanche-Rugged SenseFET
Precision Fixed Operating Frequency (67KHz)
Burst-Mode Operation
Internal Start-up Circuit
Pulse-by-Pulse Current Limiting
Over-Voltage Protection (OVP)
Overload Protection (OLP)
Internal Thermal Shutdown Function (TSD)
Auto-Restart Mode
Under-Voltage Lockout (UVLO) with Hysteresis
Built-in Soft Start
Secondary-Side Regulation
Applications
Charger & Adapter for Mobile Phone, PDA, MP3
Auxiliary Power for White Goods, PC, C-TV, Monitor
