EL7457CLZ Купить - Intersil Драйвер FET

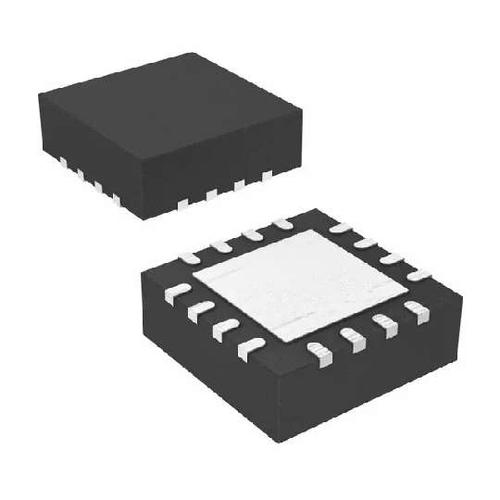

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

EL7457CLZ

Intersil

EL7257 Series High/Low Side 2A 16V 4Ω Four Output Mosfet Driver - QFN-16

Наличие: 1,276 шт.

Адрес доставки: Москва

Цена: ₽ 314.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC34459221

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

EL7457CLZ характеристики

Атрибут	Значение атрибута
Номенклатура	EL7457CLZ
Производитель	Intersil
ЧипСити Номер продукта	CC34459221
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	13.5ns, 13ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	16.5 V
Выходной Ток	2.00 A
Количество Цепей	4 Circuit
Количество Стежков	16 Position
Время Нарастания	13.5 ns
Время падения (Макс)	13 ns
Время падения (Макс)	13.5 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

EL7457CLZ описание продукта

The EL7457CLZ is a high speed non-inverting Quad CMOS Driver capable of running at clock rates up to 40MHz and features 2A peak drive capability and a nominal on-resistance of just 3R. The EL7457 is ideal for driving highly capacitive loads, such as storage and vertical clocks in CCD applications. The EL7457 is capable of running from single or dual power supplies while using ground referenced inputs. Each output can be switched to either the high (VH) or low (VL) supply pins, depending on the related input pin. The inputs are compatible with both 3 and 5V CMOS and TTL logic. The output enable (OE) pin can be used to put the outputs into a high-impedance state. This is especially useful in CCD applications, where the driver should be disabled during power-down. It also features very fast rise and fall times which are matched to within 1ns. The propagation delay is also matched between rising and falling edges to within 2ns.
Wide output voltage range
3R On resistance
Input level shifters
TTL/CMOS input-compatible
Clocking speeds up to 40MHz
1ns Rise and fall time match
12ns Fast output enable function
<1mA Low quiescent current
12ns tR/tF at 1000pF CLOAD
