FSL4110LRN Купить - ON Semiconductor Преобразователь AC-DC

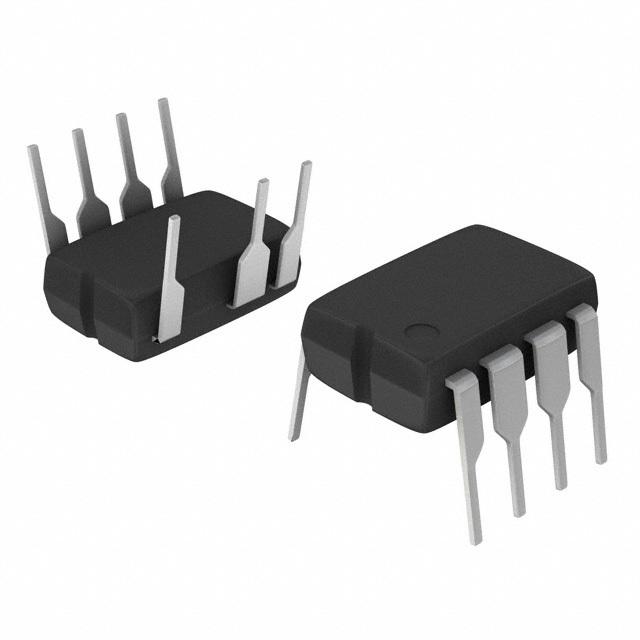

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSL4110LRN

ON Semiconductor

Power Switch 1Out 10Ω 7Pin PDIP Tube

Наличие: 16,339 шт.

Адрес доставки: Москва

Цена: ₽ 178.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC19413327

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSL4110LRN характеристики

Атрибут	Значение атрибута
Номенклатура	FSL4110LRN
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC19413327
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-7
Частота	50 kHz
Номинальная Мощность	9 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	520 mA
Пробивное Напряжение	1000 V
Ток Питания	0.5 mA
Количество Стежков	7 Position
Рассеяние Мощности	1500 mW
Время Нарастания	14 ns
Частота Переключения	50 kHz
Рабочий цикл	67 %
Время падения	45 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания (Макс)	27 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSL4110LRN описание продукта

The FSL4110LR is an integrated pulse width modulation (PWM) controller and 1000 V avalanche rugged SenseFET specifically designed for high input voltage offline Switching Mode Power Supplies (SMPS) with minimal external components. V can be supplied through integrated high-voltage power regulator without auxiliary bias winding.The integrated PWM controller includes a fixed-frequency oscillator, Under-Voltage Lockout (UVLO), Leading-Edge Blanking (LEB), optimized gate driver, soft-start, temperature-compensatedprecise current sources for loop-compensation, and variable protection circuitry.Compared with a discrete MOSFET and PWM controller solution, the FSL4110LR reduces total cost, component count, PCB size, and weight; while simultaneously increasing efficiency, productivity, and system reliability. This device provides a basic platform for cost-effective design of a flyback converter.
Features
---
|
Built-in Avalanche Rugged 1000 V SenseFET
Precise Fixed Operating Frequency: 50 kHz
VCC can be supplied from either bias-winding or self-biasing.
Soft Burst-Mode Operation Minimizing Audible Noise
Random Frequency Fluctuation for Low EMI
Pulse-by-Pulse Current Limit
Various Protection Functions: Overload Protection (OLP), Over-Voltage Protection (OVP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD) with Hysteresis. Under-Voltage Lockout (UVLO) and Line Over-Voltage Protection (LOVP) with Hysteresis.
Built-in Internal Startup and Soft-Start Circuit
Fixed 1.6 s Restart Time for Safe Auto-Restart Mode of All Protections
