FOD8318 Купить - ON Semiconductor Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD8318

ON Semiconductor

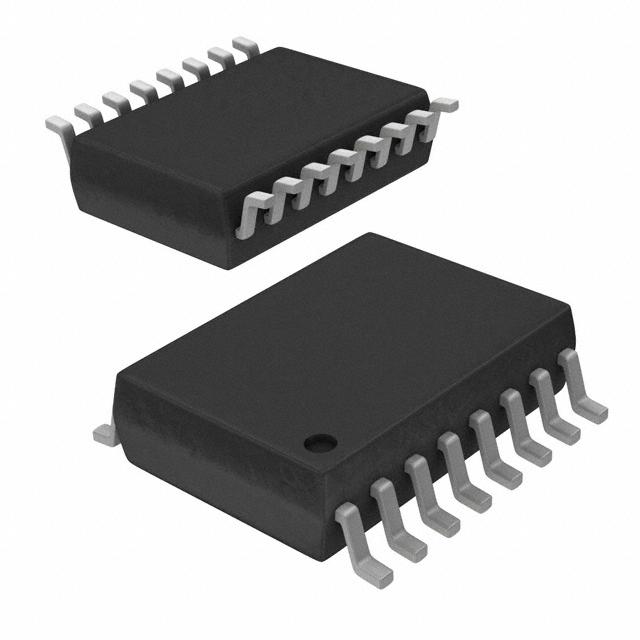

Optocoupler Drive 30V 1500V 16Pin SOIC W Tube

Наличие: 5,298 шт.

Адрес доставки: Москва

Цена: ₽ 348.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC83977552

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 27.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FOD8318 характеристики

Атрибут	Значение атрибута
Номенклатура	FOD8318
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC83977552
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	34 ns
Количество Каналов	1 Channel
Рассеяние Мощности	600 mW
Напряжение Изоляции	4243 Vrms
Время падения (Макс)	34 ns
Время падения (Макс)	34 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FOD8318 описание продукта

The FOD8318 is an advanced 2.5 A output current IGBT drive optocoupler, capable of driving most 1200 V / 150 A IGBTs. It is ideally suited for fast-switching driving of power IGBTs and MOSFETs used in motor control inverter applications and high-performance power systems. It consists of an integrated gate drive optocoupler featuring low R CMOS transistors to drive the IGBT from rail to rail and an integrated high-speed isolated feedback for fault sensing. The FOD8318 has an active Miller clamp fuction to shut off the IGBT during a high dv/dt situation without the need of a negative supply voltage. It offers critical protection features necessary for preventing fault conditions that lead to destructive thermal runaway of IGBTs.It utilizes Fairchild’s proprietary coplanar Optoplanar® packaging technology , and optimized IC design to achieve high noise immunity, characterized by high common mode rejection and power supply rejection specifications. The device is housed in a compact 16-pin small outline plastic package that meets the 8 mm creepage and clearance requirements.
Features
---
|
High Noise Immunity characterized by common mode rejection
35 kV / μs Minimum Common Mode Rejection (VCM = 1500 VPK)
2.5 A peak output current driving capability for most 1200 V/150A IGBT
Optically isolated fault sensing feedback
Active Miller clamp to shut off the IGBT during high dv/ dt without needing a negative supply voltage
“Soft” IGBT turn-off
Built-in IGBT protection
Desaturation detection
Under voltage lock-out protection
Wide supply voltage range from 15V to 30V
Use of P-Channel MOSFETs at output stage enables output voltage swing close to the supply rail (rail-to-rail output)
3.3V/5V, CMOS/TTL-compatible inputs
High Speed
500ns max. propagation delay over full operating temperature range
Safety and regulatory approvals
Extended industrial temperate range, -40°C to 100°Ctemperature range
DIN EN/IEC 60747-5-5,1,414 V (peak) workinginsulation voltage, 8000 V (peak) transient isolationvoltage ratings
– UL1577, 4,243 VRMS for 1 min.
User configurable: inverting, non-inverting, auto-reset,auto-shutdown
RDS(ON) of 1 Ω (typ.) offers lower power dissipation
8mm creepage and clearance distances
