FOD8160 Купить - ON Semiconductor Оптопара/ оптоизолятор

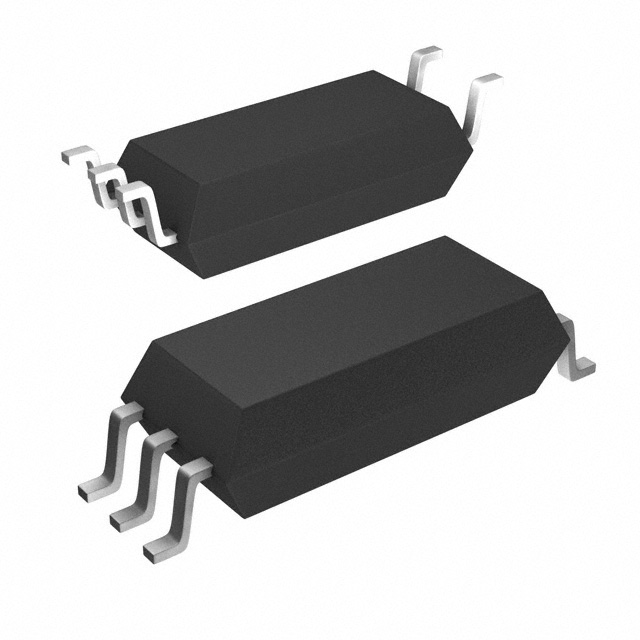

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD8160

ON Semiconductor

High Noise Immunity, 3.3V / 5V, 10Mbit/sec, Logic Gate Optocoupler

Наличие: 3,619 шт.

Адрес доставки: Москва

Цена: ₽ 283.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC88419606

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FOD8160 характеристики

Атрибут	Значение атрибута
Номенклатура	FOD8160
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC88419606
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOP-5
Время Нарастания/Спада	22ns, 9ns
Количество Каналов	1 Channel
Количество Стежков	5 Position
Напряжение в Прямом Направлении	1.45 V
Время Нарастания	20 ns
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Входной ток (мин)	200 mA
Максимальное прямое напряжение (Макс)	1.8 V
Время падения	10 ns
Напряжение питания	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FOD8160 описание продукта

The FOD8160 is a 3.3 V / 5 V high-speed logic gate optocoupler with open collector output, which supports isolated communications to allow digital signals to communicate between systems without conducting ground loops or hazardous voltages. It utilizes Fairchild’s prioprietary Optoplanar® coplanar packaging technology and optimized IC design to achieve high noise immunity, characterized by high common mode rejection specifications.The FOD8160, packaged in a wide-body SOP 5-Pin package, consists of an aluminium gallium arsenide (AlGaAs) LED and an integrated high-speed photodetector. The output of the detector IC is an open collector Schottky-clamped transistor. The electrical and switching characteristics are guaranteed over the extended industrial temperature range of -40°C to 100°C and a V
Features
---
|
Optoplanar ®packaging technology allows more than 10 mm creepage and clearance distance, and 0.5 mm insulation distance to achieve reliable and high voltage insulation
High noise immunity characterized by common mode transient immunity (CMTI)
20 kV/µs Minimum CMTI
Specifications guaranteed over 3 V to 5.5 V supply voltage and -40 °C to 100 °C extended industrial temperature range
High Speed, 10 Mbit/sec Data Rate (NRZ)
Safety and regulatory approvals
UL1577, 5,000 VACRMS for 1 minute
DIN-EN/IEC60747-5-5, 1,414 V peak working insulation voltage (pending approval)
