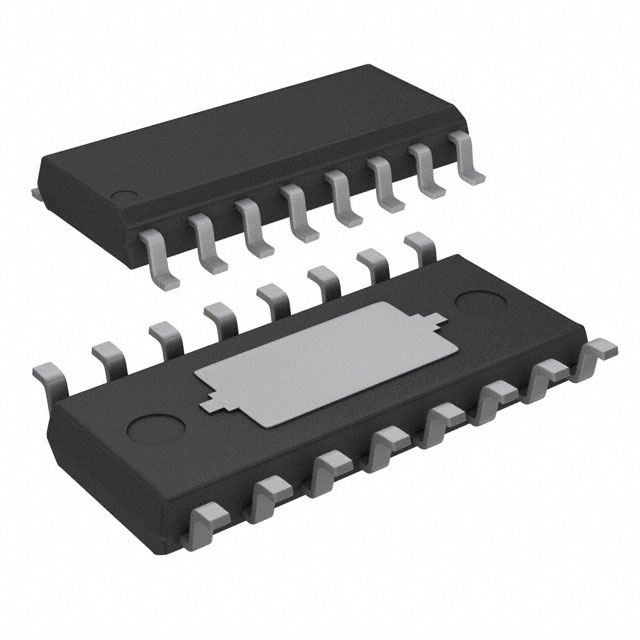

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FL77944MX

ON Semiconductor

LED Driver, 90VAC to 305VAC input, 4Outputs, 91.7mA out, SOIC-16

Наличие: 38,614 шт.

Адрес доставки: Москва

Цена: ₽ 231.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC52597977

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FL77944MX характеристики

Атрибут	Значение атрибута
Номенклатура	FL77944MX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC52597977
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	15.5V ~ 18V
Выходной Ток	91.7 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Максимальное входное напряжение	305 V
Входное напряжение (мин)	90 V
Входное напряжение (макс. Постоянный ток)	500 V
Входное напряжение (мин мин.)	20 v
Входное напряжение (макс. Переменный ток)	305 v
Входное напряжение (мин мин.)	90 v
Выходное напряжение (Макс)	500 V
Выходное напряжение (мин)	15.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FL77944MX описание продукта

The FL77944 is a direct AC line LED driver with a minimal number of external RC passive components. In normal configuration, one resistor is to adjust LED power, and one capacitor is to provide a stable voltage to an internal biasing shunt regulator.The FL77944 provides phase-cut dimming with wide dimming range, smooth dimming control and good dimmer compatibility. It achieves high efficiency with high PF and low THD, which makes the FL77944 suitable for high-efficiency LED lighting systems. The FL77944 has a dedicated DIM pin which can be used with analog or digital PWM dimming. The FL77944 can also be used with a rheostat dimmer switch which is suitable for desktop or indoor lamps.Operation of FL77944 admits driving higher-wattage systems, such as street lights and down lights, by simply parallel connecting the driver ICs.
Features
---
|
The simplest Direct AC LED Driver with Only Two External RC Passive Component
Wide AC Input Range: 90~305 VAC
Four Integrated High-Voltage LED Constant Current Sinks of up to 150 mA (RMS) Capability
TRIAC Dimmable (Leading/Trailing Edge)
Rheostat Dimmable
Analog/Digital PWM Dimming Function
High Power Factor (above 0.98 in normal configuration)
Adjustable LED Power with an External Current Sense Resistor
Low Harmonic Content (THD under 20% in normal configuration)
Flexible LED Forward Voltage Configuration
Power Scalability with Multiple Driver ICs
Over-Temperature Protection (OTP)
SOP16 EP Package

Показывать

FL77944MX Даташит PDF

11 страницы, 641 КБ
