FGH40N60SMDF Купить - Fairchild Транзистор IGBT

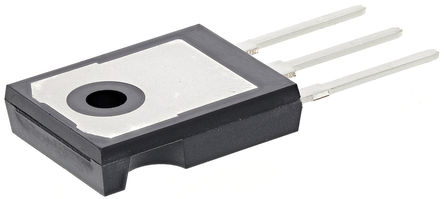

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FGH40N60SMDF

Fairchild

Trans IGBT Chip N-CH 600V 80A 349000mW 3Pin(3+Tab) TO-247 Rail

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 223.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC18550296

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FGH40N60SMDF характеристики

Атрибут	Значение атрибута
Номенклатура	FGH40N60SMDF
Производитель	Fairchild
ЧипСити Номер продукта	CC18550296
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Рассеяние Мощности	349 W
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	90 ns
Максимальная входная мощность	349 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	349 W
Длина	15.6 mm
Ширина	4.7 mm
Высота	20.6 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FGH40N60SMDF описание продукта

The FGH40N60SMDF is a 600V Field Stop IGBT with high current capability. This new IGBT is suitable for soft switching applications such as induction cookers and inverterized microwave ovens. FS IGBT provides lower VCE (sat) during on-state and lower switching losses during the turn-off instant. However, since it doesn"t include an intrinsic body diode in common with all other types of IGBTs, it is generally packaged together with an additional Fast Recovery Diode (FRD) for most switching applications. This product is general usage and suitable for many different applications.
Low saturation voltage
High input impedance
175°C Rated junction temperature
Positive temperature co-efficient for easy parallel operating
Tightened parameter distribution

Показывать

FGH40N60SMDF Даташит PDF

9 страницы, 335 КБ

11/07/2013
