FDC3601N Купить - Fairchild Труба MOS

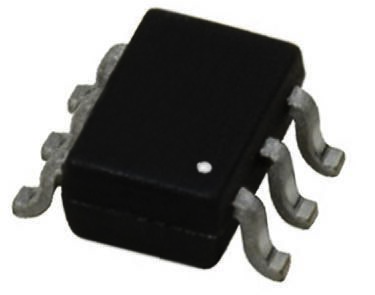

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDC3601N

Fairchild

FAIRCHILD SEMICONDUCTOR FDC3601N Dual MOSFET, Dual N Channel, 1A, 100V, 500mohm, 10V, 2.6V

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 20.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC18196929

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDC3601N характеристики

Атрибут	Значение атрибута
Номенклатура	FDC3601N
Производитель	Fairchild
ЧипСити Номер продукта	CC18196929
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Номинальное Напряжение (DC)	100 V
Номинальный Ток	1.00 A
Количество Стежков	6 Position
Сопротивление Сток-исток (Открытого Канала)	500 mΩ
Полярность	N-Channel
Рассеяние Мощности	960 mW
Пороговое Напряжение	2.6 V
Входная Ёмкость	153 pF
Заряд Затвора	3.70 nC
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	1.00 A
Время Нарастания	4 ns
Входная емкость (Ciss)	153pF @50V(Vds)
Максимальная входная мощность	700 mW
Время падения	4 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	960 mW
Длина	3 mm
Ширина	1.7 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FDC3601N описание продукта

The FDC3601N is a 100V Dual N-channel PowerTrench® MOSFET has been specially tailored to minimize the on-state resistance and to maintain low gate charge for superior switching performance. Fairchild"s the latest medium voltage power MOSFET is optimized power switches combining small gate charge (QG), small reverse recovery charge (Qrr) and soft reverse recovery body diode, which contributes fast switching for synchronous rectification in AC/DC power supplies. It employs shielded-gate structure that provides charge balance. By utilizing this advanced technology, the FOM (figure of merit (QGxRDS(ON))) of these devices is 66% lower than that of previous generation. Soft body diode performance of new PowerTrench® MOSFET is able to eliminate snubber circuit or replace higher voltage rating - MOSFET need circuit because it can minimize the undesirable voltage spikes in synchronous rectification. This product is general usage and suitable for many different applications.
Low gate charge
High performance trench technology for extremely low RDS (on)

Показывать

FDC3601N Даташит PDF

7 страницы, 190 КБ

6 страницы, 162 КБ

8 страницы, 113 КБ

03/28/2012

7 страницы, 190 КБ

6 страницы, 162 КБ

5 страницы, 210 КБ

FDC3601N Другие Даташит

8 страницы, 95 КБ

04/23/2008

просматривать

FDC3601N Другие Даташит

3 страницы, 155 КБ

01/15/2014

просматривать

FDC3601N Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FDC3601N Другие Даташит

2 страницы, 75 КБ

06/22/2006

просматривать

FDC3601N Чертежные схемы

1 страницы, 46 КБ

05/06/2015

просматривать

FDC3601N Параметры описания функции

5 страницы, 92 КБ

08/02/2001

просматривать

FDC3601N Параметры описания функции

5 страницы, 92 КБ

08/02/2001

просматривать

FDC3601N Параметры описания функции

5 страницы, 305 КБ

08/02/2001

просматривать
