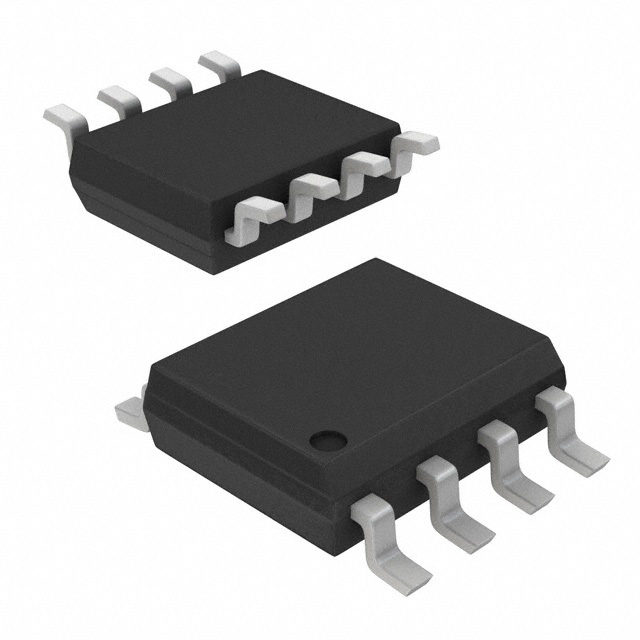

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN3122CMX

ON Semiconductor

Driver 11.4A 1Out Low Side Non-Inv 8Pin SOIC T/R

Наличие: 3,217 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2995333

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN3122CMX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN3122CMX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2995333
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	23ns, 19ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	7.1 A
Количество Стежков	8 Position
Время Нарастания	23 ns
Время падения	19 ns
Время падения (Макс)	27 ns
Время падения (Макс)	29 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.575 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN3122CMX описание продукта

The FAN3121 and FAN3122 MOSFET drivers are designed to drive N-channel enhancement MOSFETs in low-side switching applications by providing high peak current pulses. The drivers are available with either TTL (FAN312xT) or CMOS (FAN312xC) input thresholds. Internal circuitry provides an under-voltage lockout function by holding the output low until the supply voltage is within the operating range. FAN312x drivers incorporate the MillerDrive™ architecture for the final output stage. This bipolar / MOSFET combination provides the highest peak current during the Miller plateau stage of the MOSFET turn-on / turn-off process. The FAN3121 and FAN3122 drivers implement an enable function on pin 3 (EN), previously unused in the industry-standard pin-out. The pin is internally pulled up to V for active HIGH logic and can be left open for standard operation. The FAN3121/22 is available in a 3x3mm 8-lead thermally-enhanced MLP package or an 8-lead SOIC package.
Features
---
|
Industry-Standard Pin-out with Enable Input
4.5 to 18V Operating Range
11.4A Peak Sink at VDD = 12V
9.7A Sink / 7.1A Source at VOUT = 6V
Inverting Configuration (FAN3121) and Non-Inverting Configuration (FAN3122)
Internal Resistors Turn Driver Off If No Inputs
23ns/19ns Typical Rise/Fall Times with 10nF Load
20ns Typical Propagation Delay Time
Choice of TTL or CMOS Input Thresholds
MillerDrive™ Technology
Available in Thermally Enhanced 3x3mm 8-Lead MLP or 8-Lead SOIC Package (Pb-Free Finish)
Rated from –40°C to +125°C

Показывать

FAN3122CMX Даташит PDF

21 страницы, 1605 КБ
