FAN3111ESX Купить - Fairchild Драйвер FET

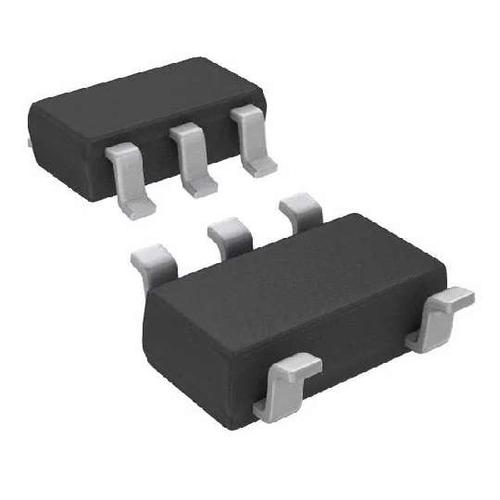

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN3111ESX

Fairchild

MOSFET DRVR 5V 1.1A 1Out Lo Side Inv/Non-Inv 5Pin SOT-23 T/R

Наличие: 41,816 шт.

Адрес доставки: Москва

Цена: ₽ 22.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC12234062

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN3111ESX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN3111ESX
Производитель	Fairchild
ЧипСити Номер продукта	CC12234062
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	9ns, 8ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.4 A
Количество Стежков	5 Position
Время Нарастания	9 ns
Время падения	8 ns
Время падения (Макс)	17 ns
Время падения (Макс)	18 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	3 mm
Ширина	1.7 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FAN3111ESX описание продукта

The FAN3111ESX is a high-speed low-side Gate Driver is designed to drive an N-channel enhancement-mode MOSFET in low-side switching applications. The FAN3111C has dual CMOS inputs with thresholds referenced to VDD for use with PWM controllers and other input-signal sources that operate from the same supply voltage as the driver. The low-side gate driver for use with low-voltage controllers and other input signal sources that operate from a lower supply voltage than the driver, that supply voltage may also be used as the reference for the input thresholds of the FAN3111E. This driver has a single, non-inverting, low-voltage input plus a DC input VXREF for an external reference voltage in the range 2 to 5V.
Dual CMOS inputs allow configuration as non-inverting or inverting with enable function
Single non-inverting, low-voltage input for compatibility with low-voltage controllers
Small footprint facilitates distributed drivers for parallel power device
9ns Typical rise/8ns typical fall times with 470pF load

Показывать

FAN3111ESX Даташит PDF

18 страницы, 1121 КБ
