ESDA14V2BP6 Купить - ST Microelectronics Телевизионные диоды

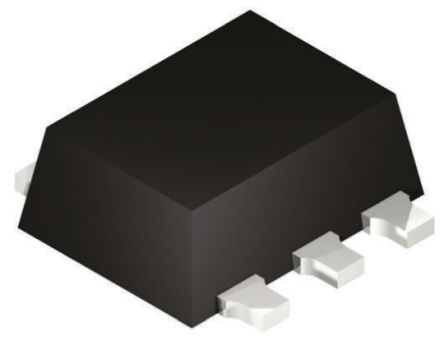

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESDA14V2BP6

ST Microelectronics

ESDA Series 4Channel 14.2V 25pF SMT Bi-Directional Transil Array - SOT-666

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9371200

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESDA14V2BP6 характеристики

Атрибут	Значение атрибута
Номенклатура	ESDA14V2BP6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9371200
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-666
Номинальное Напряжение (DC)	14.2 V
Ёмкость	25 pF
Номинальная Мощность	50 W
Пробивное Напряжение	14.2 V
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Испытательный ток	1 mA
Максимальное напряжение пробоя	18 V
Пиковая импульсная мощность	50 W
Минимальное напряжение пробоя	14.2 V
Обратное напряжение пробоя	14.2 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения	150 ℃
Длина	1.7 mm
Ширина	1.3 mm
Высота	0.6 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ESDA14V2BP6 описание продукта

Description
The ESDAxxxP6 are monolithic arrays designed to protect up to 5 lines against ESD transients.
These devices are ideal where board space saving and reduced line capacitance are required.
Features
■ 4 / 5 Unidirectional (ESDA6V1P6 and ESDA6V1-5P6) and Bidirectional (ESDA14V2BP6 and ESDA25-4BP6) Transil functions
■ Breakdown voltage:
VBR = 6.1 V min., 14.2 V min. and 25 V min.
■ Low leakage current:
< 500 nA (ESDA6V1P6 / ESDA6V1-5P6)
< 1 µA (ESDA14V2BP6 and ESDA25-4BP6)
■ Very small PCB area < 2.6 mm2
Main applications
Where transient overvoltage protection in ESD sensitive equipment is required, such as:
■ Computers
■ Servers
■ Printers
■ Communication systems and cellular phones
■ Video equipment
These devices are particularly adapted to the protection of symmetrical signals.

Показывать

ESDA14V2BP6 Даташит PDF

8 страницы, 112 КБ

10/20/2005

просматривать

ESDA14V2BP6 Даташит PDF

8 страницы, 95 КБ

просматривать

ESDA14V2BP6 Даташит PDF

8 страницы, 113 КБ

10/20/2005

просматривать

ESDA14V2BP6 Даташит PDF

8 страницы, 116 КБ

10/20/2005

просматривать

ESDA14V2BP6 Даташит PDF

51 страницы, 1597 КБ

10/17/2015

просматривать

ESDA14V2BP6 Другие Даташит

9 страницы, 103 КБ

просматривать

ESDA14V2BP6 Примечание по применению

8 страницы, 100 КБ

02/20/2010

просматривать

ESDA14V2BP6 Файл уведомления

5 страницы, 48 КБ

07/28/2016

просматривать
