EMI2121MTTAG Купить - ON Semiconductor Волновой фильтр

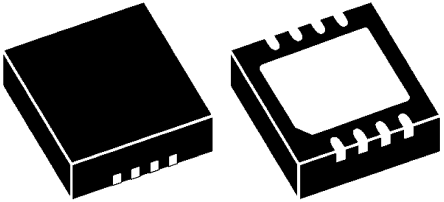

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

EMI2121MTTAG

ON Semiconductor

EMI Filter Common Mode 30dB 0.1A Flat Style SMD T/R

Наличие: 6,707 шт.

Адрес доставки: Москва

Цена: ₽ 37.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6500003

Категория продукта:

Волновой фильтр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

EMI2121MTTAG характеристики

Атрибут	Значение атрибута
Номенклатура	EMI2121MTTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6500003
Категория продукта	Волновой фильтр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WDFN-8
Рабочее Напряжение	5 V
Ёмкость	1.3 pF
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	5.5 V
Количество Стежков	8 Position
Зажимное напряжение	16 V
Сопротивление постоянному току (DCR)	8 Ω
Текущий рейтинг (Макс)	100 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	2.2 mm
Ширина	2 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

EMI2121MTTAG описание продукта

The EMI2121MTTAG is a single pair common mode filter with ESD protection in 8 pin WDFN package. This is an integrated common mode filter providing both ESD protection and EMI filtering for high speed serial digital interfaces such as USB2.0. The EMI2121 provides EMI filtering for one differential data line pair and ESD protection for one data pair plus a supply input such as USB2.0 Vbus or USB ID pin. This is highly integrated common mode filter (CMF) with ESD protection provides protection and EMI reduction for systems using high speed serial data lines with cost and space savings over discrete solutions. It is used in USB2.0 and other high speed differential data lines in mobile phones, digital still cameras and automotive interfaces.
Large differential mode bandwidth with cut-off frequency > 2GHz
High common mode stop band attenuation is >25dB at 700MHz, >30dB at 800MHz (typ)
Provides ESD protection to IEC61000-4-2 level 4, ±12KV contact discharge
Low channel input capacitance provides superior impedance matching performance
