DTC143ZET1G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

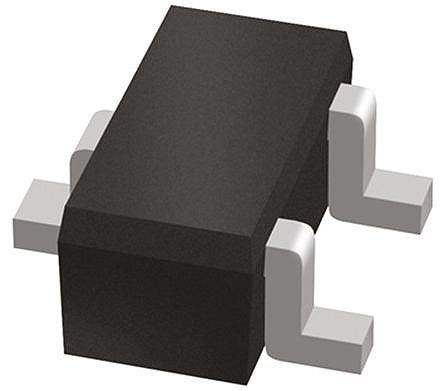

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DTC143ZET1G

ON Semiconductor

SOT-416 NPN 50V 100mA

Наличие: 9,630 шт.

Адрес доставки:

Цена: ₽ 3.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC790553

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DTC143ZET1G характеристики

Атрибут	Значение атрибута
Номенклатура	DTC143ZET1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC790553
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SC-75-3
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	100 mA
Номинальная Мощность	200 mW
Безгалогеновый Статус	Halogen Free
Полярность	NPN
Рассеяние Мощности	0.3 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	100mA
hFE Min	80 @5mA, 10V
hFE Max	80
Максимальная входная мощность	200 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	300 mW
Напряжение питания	50 V
Длина	1.65 mm
Ширина	0.9 mm
Высота	0.8 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DTC143ZET1G описание продукта

Bias Resistor Transistor
NPN Silicon Surface Mount Transistor with Monolithic Bias Resistor Network
This new series of digital transistors is designed to replace a single device and its external resistor bias network. The BRT (Bias Resistor Transistor) contains a single transistor with a monolithic bias network consisting of two resistors; a series base resistor and a base−emitter resistor. The BRT eliminates these individual components by integrating them into a single device. The use of a BRT can reduce both system cost and board space. The device is housed in the SC−75/SOT−416 package which is designed for low power surface mount applications.
Features
• Simplifies Circuit Design
• Reduces Board Space
• Reduces Component Count
• The SC−75/SOT−416 Package Can be Soldered Using Wave or Reflow
• The Modified Gull−Winged Leads Absorb Thermal Stress During Soldering Eliminating the Possibility of Damage to the Die
• Pb−Free Packages are Available
• S Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q101 Qualified and PPAP Capable

Показывать

DTC143ZET1G Даташит PDF

12 страницы, 105 КБ

01/13/2015

просматривать

DTC143ZET1G Другие Даташит

15 страницы, 98 КБ

11/02/2009

просматривать

DTC143ZET1G Чертежные схемы

2 страницы, 30 КБ

08/07/2015

просматривать

DTC143ZET1G Примечание по применению

6 страницы, 173 КБ

12/18/2013

просматривать

DTC143ZET1G Файл уведомления

6 страницы, 54 КБ

11/26/2014

просматривать

DTC143ZET1G Каталог продукции

11 страницы, 93 КБ

03/22/2006

просматривать
