DSP1-DC9V-F Купить - Panasonic Реле Мощности

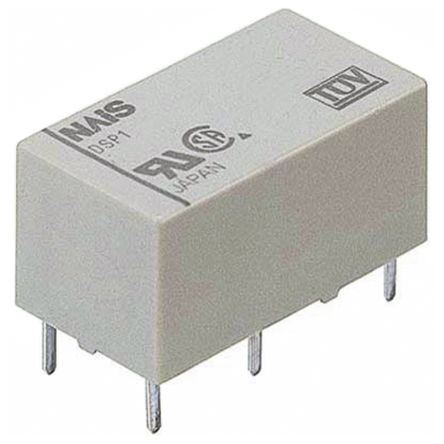

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DSP1-DC9V-F

Panasonic

Power Relay 9VDC 5A SPST-NO/SPST-NC (( 20.2mm 11mm 10.5mm)) Through Hole

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Panasonic

ЧипСити Номер продукта:

CC11241503

Категория продукта:

Реле Мощности

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

DSP1-DC9V-F характеристики

Атрибут	Значение атрибута
Номенклатура	DSP1-DC9V-F
Производитель	Panasonic
ЧипСити Номер продукта	CC11241503
Жизненный Цикл Продукта	Active
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP
Номинальное Напряжение (DC)	30 V
Номинальное Напряжение (AC)	250 V
Тип Контактов	SPST-NO
Потребляемая Мощность	300 mW
Номинальный Ток Контактов	5 A
Напряжение Катушки	9 VDC
Ток Катушки	33.3 mA
Сопротивление Катушки	270 Ω
Напряжение катушки (DC)	9 V
Мощность катушки	300 mW
Максимальная входная мощность	150W, 1.25KVA
Максимальный Ток Переключения	5 a
Рабочая температура (Макс)	65 ℃
Рабочая температура (мин)	-40 ℃
Длина	20.2 mm
Ширина	11 mm
Высота	10.5 mm
Материал Контакта	Silver Tin Oxide
Рабочая Температура	-40℃ ~ 65℃
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536410020
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

DSP1-DC9V-F описание продукта

FEATURES
1.Compact with high contact rating
Even with small 10 mm .394 inch (H) x 11 mm .433 inch(W) x 20 mm .787 inch(L) (dimensions, high capacity switching is provided:1a, 8 A 250 V AC;2a and 1a1b, 5 A 250 V AC.
2.High switching capability
High contact pressure, low contact bounce, and wiping operation improve resistance to weld bonding.Resistant against lamp load and dielectric loading:1a achieves maximum switching capacity of 2,000 VA (8A 250 V AC).
3.High sensitivity
Using the same type of high performance polar magnetic circuits as DS relays, by matching the spring load to the magnetic force of attraction, greater sensitivity has been achieved. The resultant pick up sensitivity of about 190 mW makes possible direct driving of transistors and chips.
4.High breakdown voltage
Breakdown voltage has been raised by keeping the coil and contacts separate.
