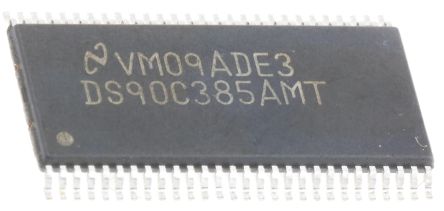

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DS90C385AMT

Texas Instruments DS90C385AMT, LVDS Transceiver LVCMOS, LVTTL, 4CH, 3 → 3.6V, 56Pin, TSSOP

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 255.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8323159

Категория продукта:

LVDS, M-LVDS, ECL, CML

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS90C385AMT характеристики

Атрибут	Значение атрибута
Номенклатура	DS90C385AMT
Производитель	TI
ЧипСити Номер продукта	CC8323159
Категория продукта	LVDS, M-LVDS, ECL, CML
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	TSSOP-56
Напряжение Питания (DC)	3.00V (min)
Количество Каналов	5 Channel
Количество Стежков	56 Position
Рассеяние Мощности	1.63 W
Скорость Передачи Данных	2.45 Gbps
Выходное напряжение (Макс)	450 mV
Входной ток (мин)	10 μA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1630 mW
Напряжение питания	3.3.6 VDC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14 mm
Ширина	6.1 mm
Высота	0.9 mm
Рабочая Температура	-10℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Rail
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DS90C385AMT описание продукта

The DS90C385AMT is a Transmitter converts 28-bits of LVCMOS/LVTTL data into four LVDS (low voltage differential signalling) data streams. A phase-locked transmit clock is transmitted in parallel with the data streams over the fifth LVDS link. Every cycle of the transmit clock 28-bits of input data are sampled and transmitted. At a transmit clock frequency of 87.5MHz, 24-bits of RGB data and 3-bits of LCD timing and control data (FPLINE, FPFRAME, DRDY) are transmitted at a rate of 612.5Mbps per LVDS data channel. Using a 87.5MHz clock, the data throughput is 306.25Mbps. This transmitter can be programmed for Rising edge strobe or Falling edge strobe through a dedicated pin. A Rising edge or Falling edge strobe transmitter will interoperate with a Falling edge strobe FPDLink Receiver without any translation logic. This chipset is an ideal means to solve EMI and cable size problems associated with wide, high-speed TTL interfaces with added Spread Spectrum Clocking support.
Pin-to-Pin-compatible to DS90C383, DS90C383A and DS90C385
No special start-up sequence required between clock/data and /PD pins
Supports spread spectrum clocking up to 100kHz frequency modulation
Narrow bus reduces cable size
Up to 2.45Gbps throughput
Up to 306.25Mbps bandwidth
345mV Typical Swing LVDS devices for low EMI
PLL requires no external components
Compliant to TIA/EIA-644 LVDS standard
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
