DS2786G+ Купить - Maxim Integrated Чип управления батареи

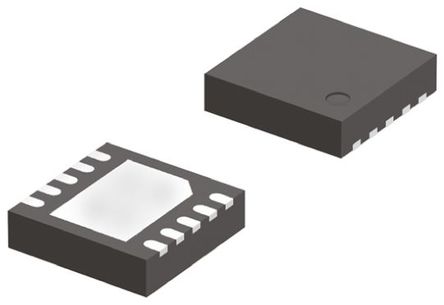

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DS2786G+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS DS2786G+ Li-Ion, Li-Pol Battery Fuel Gauge IC, 2.5V to 4.5V supply, Serial interface, TDFN-10

Наличие: 1,648 шт.

Адрес доставки: Москва

Цена: ₽ 361.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC19098142

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS2786G+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS2786G+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC19098142
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	TDFN-10
Напряжение Питания (DC)	2.50V (min)
Количество Стежков	10 Position
Выходное напряжение (Макс)	4 V
Выходное напряжение (мин)	2 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	4.5 V
Напряжение питания (мин)	2.5 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

DS2786G+ описание продукта

The DS2786G+ is a stand-alone OCV based fuel gauge in 10 pin TDFN package. This device estimates available capacity for rechargeable Li-ion (Li+) and Li+ polymer batteries based on the cell voltage in the open-circuit state following a relaxation period. The open-circuit voltage (OCV) is used to determine relative cell capacity based on a lookup table stored in the IC. This capability makes accurate capacity information available immediately after a battery pack is inserted. The DS2786B uses coulomb counting as a secondary means of estimating relative capacity, remaining capacity is reported in percent along with cell voltage, current and temperature information. Cell characteristics and calculations are stored in on-chip EEPROM. Temperature data is available from an on-die sensor, resistance measurements of a pack identification resistor and pack thermistor are supported by ratiometric measurements on two auxiliary inputs.
Supply voltage range is 2.5V to 4.5V
Operating temperature range from -20°C to 70°C
Measurement and estimated capacity data are accessed through an I2C interface
Relative capacity calculated from coulomb counter and open-circuit cell voltage (OCV) battery model
Accurate warning on low battery conditions, low power consumption
12bit battery voltage measurement with ±10mV accuracy, 1.22mV LSB (0V to 4.5V) input range
11bit bidirectional current measurement with 25µV LSB ±51.2mV dynamic range, 1.67mA LSB at ±3.4A
Current accumulation measurement resolution ±204.8mVh and ±13.65Ah (RSNS = 15mohm) range
Internal temperature measurement of 0.125°C LSB, ±3°C accuracy
