DS1302+ Купить - Maxim Integrated часы реального времени

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

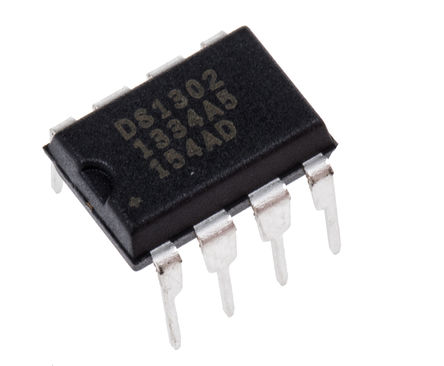

DS1302+

Maxim Integrated

Real Time Clock Serial 31Byte Clock/Calendar/Trickle Charger/NV Timekeeping RAM 8Pin PDIP N

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 99.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC684878

Категория продукта:

часы реального времени

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS1302+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS1302+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC684878
Категория продукта	часы реального времени
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 5.5V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.4.2.4 V
Ток Питания	1.2 mA
Количество Стежков	8 Position
Размер памяти	31 B
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	9.91 mm
Ширина	7.87 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

DS1302+ описание продукта

The DS1302+ is a trickle-charge Timekeeping Chip contains a real-time clock/calendar and 31bytes of static RAM. It communicates with a microprocessor via a simple serial interface. The real-time clock/calendar provides seconds, minutes, hours, day, date, month and year information. The end of the month date is automatically adjusted for months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or 12-hour format with an AM/PM indicator. Interfacing this with a microprocessor is simplified by using synchronous serial communication. Only three wires are required to communicate with the clock/RAM of CE, I/O (data line) and SCLK (serial clock). Data can be transferred to and from the clock/RAM 1 byte at a time or in a burst of up to 31bytes. This is designed to operate on very low power and retain data and clock information on less than 1µW.
Completely manages all timekeeping functions
Simple serial port interfaces to most microcontrollers
Low power operation extends battery backup run time
Underwriters Laboratories® (UL) recognized

Показывать

DS1302+ Даташит PDF

13 страницы, 205 КБ

03/12/2015
