DRV8809PAP Купить - TI Драйвер электродвигателя

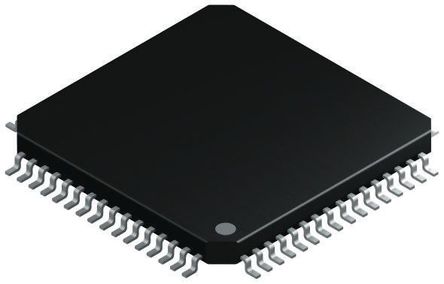

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8809PAP

Motor / Motion / Ignition Controllers & Drivers Combo motor Drvr w/ DC-DC converters

Наличие: 683 шт.

Адрес доставки: Москва

Цена: ₽ 1,510.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16364267

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8809PAP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8809PAP
Производитель	TI
ЧипСити Номер продукта	CC16364267
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TQFP-64
Количество Выходных Интерфейсов	3 Output
Выходной Ток	800 mA
Сопротивление Сток-исток (Открытого Канала)	0.5 Ω
Рассеяние Мощности	4000 mW
Частота Переключения	1.6 MHz
Рабочая температура (Макс)	50 ℃
Рабочая температура (мин)	-10 ℃
Рассеиваемая Мощность (Макс)	4000 mW
Напряжение питания	7V ~ 40V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.05 mm
Рабочая Температура	0℃ ~ 120℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8809PAP описание продукта

The DRV8809/DRV8810 provides an integrated motor driver solution. The chip has four H-bridges internally and is configurable to eight different modes of combination motor driver control.
The output driver block for each H-bridge consists of N-channel power MOSFETs configured as full H-bridges to drive the motor windings. The stepper motor control has a 16-step mode programmable through the 3-wire serial interface (SPI). The SPI input pins are 3.3-V compatible and 5-V tolerant.
The DRV8809/DRV8810 has three DC-DC switch-mode buck converters to generate a programmable output voltage from 1.5 V to 80% of VDIN (channel A) or up to 10 V (for channel B and channel C), with up to 1.5-A load current capability. The outputs are selected using the C_SELECT terminal at start-up or using serial interface during operation.
An internal shutdown function is provided for overcurrent protection (OCP), short-circuit protection, overvoltage/undervoltage lockout (UVLO), and thermal shutdown (TSD). Also, the device has a reset function that operates at power on and at input to the In-Reset pin.

Показывать

DRV8809PAP Даташит PDF

52 страницы, 1114 КБ

03/12/2016

просматривать

DRV8809PAP Даташит PDF

47 страницы, 998 КБ

12/31/2013

просматривать

DRV8809PAP Даташит PDF

46 страницы, 1261 КБ

03/28/2012

просматривать

DRV8809PAP Даташит PDF

46 страницы, 989 КБ

07/01/2011

просматривать

DRV8809PAP Даташит PDF

47 страницы, 1000 КБ

02/04/2016

просматривать

DRV8809PAP Примечание по применению

14 страницы, 227 КБ

07/14/2008

просматривать
