DRV591VFP Купить - TI Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

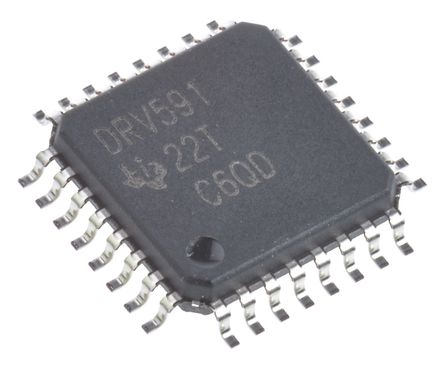

DRV591VFP

PWM Power Driver 32Pin HLQFP EP Tray

Наличие: 1,690 шт.

Адрес доставки: Москва

Цена: ₽ 1,561.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18385200

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV591VFP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV591VFP
Производитель	TI
ЧипСити Номер продукта	CC18385200
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HLQFP-32
Напряжение Питания (DC)	2.80V (min)
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	4.87 V
Выходной Ток	3 A
Ток Питания	6.2 mA
Количество Каналов	1 Channel
Количество Стежков	32 Position
Рассеяние Мощности	4.1 W
Ток Покоя	7.00 mA
Выходное напряжение (Макс)	4.87 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.8 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DRV591VFP описание продукта

The DRV591VFP is a high-efficiency high-current Power Amplifier ideal for driving a wide variety of thermoelectric cooler elements in systems powered from 2.8 to 5.5V. PWM operation and low output stage on-resistance significantly decrease power dissipation in the amplifier. It is internally protected against thermal and current overloads. Logic-level fault indicators signal when the junction temperature has reached approximately 130°C to allow for system-level shutdown before the amplifiers internal thermal shutdown circuitry activates. The fault indicators also signal when an over-current event has occurred. If the over-current circuitry is tripped, the DRV591 automatically resets. The PWM switching frequency may be set to 500 or 100kHz depending on system requirements. To eliminate external components, the gain is fixed at approximately 2.3V/V.
High efficiency generates less heat
Overcurrent and thermal protection
Fault indicators for overcurrent, thermal and under-voltage conditions
Two selectable switching frequencies
Internal or external clock sync
PWM scheme optimized for EMI
9x9mm PowerPAD™ quad flatpack
±3A Maximum output current
Green product and no Sb/Br
