DRV101FKTWT Купить - TI Драйвер FET

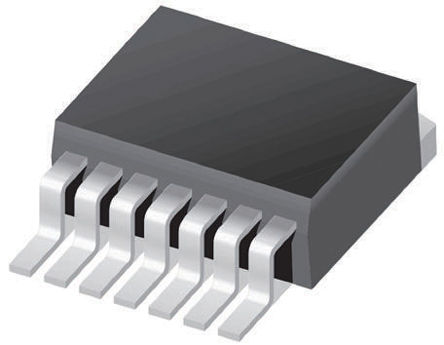

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV101FKTWT

Peripheral Driver, PWM Solenoid, Valve, 1 Output, 9V to 60V supply, 800mV/2.3A out, TO-263-7

Наличие: 1,187 шт.

Адрес доставки: Москва

Цена: ₽ 2,291.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10479269

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV101FKTWT характеристики

Атрибут	Значение атрибута
Номенклатура	DRV101FKTWT
Производитель	TI
ЧипСити Номер продукта	CC10479269
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TO-263-7
Напряжение Питания (DC)	9.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	800 mV
Выходной Ток	2.3 A
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	0.8 Ω
Выходной ток (Макс)	1.9 A
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	9V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	9 V
Длина	10.1 mm
Ширина	8.89 mm
Высота	4.44 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

DRV101FKTWT описание продукта

The DRV101FKTWT is a low-side Power Switch employing a pulse-width modulated (PWM) output. Its rugged design is optimized for driving electromechanical devices such as valves, solenoids, relays, actuators and positioners. The solenoid/valve driver is also ideal for driving thermal devices such as heaters and lamps. PWM operation conserves power and reduces heat rise, resulting in higher reliability. In addition, adjustable PWM allows fine control of the power delivered to the load. Time from DC output to PWM output is externally adjustable. It can be set to provide a strong initial closure, automatically switching to a soft hold mode for power savings. Duty cycle can be controlled by a resistor, analogue voltage or digital-to-analogue converter for versatility. A flag output indicates thermal shutdown and over/under current limit. A wide supply range allows use with a variety of actuators.
Internal 24kHz oscillator
Digital control input
Adjustable delay and duty cycle
Over/undercurrent indicator
Fully protected - Thermal shutdown with indicator and internal current limit
Green product and no Sb/Br
