DG419DY+ Купить - Maxim Integrated Чип аналогового переключателя

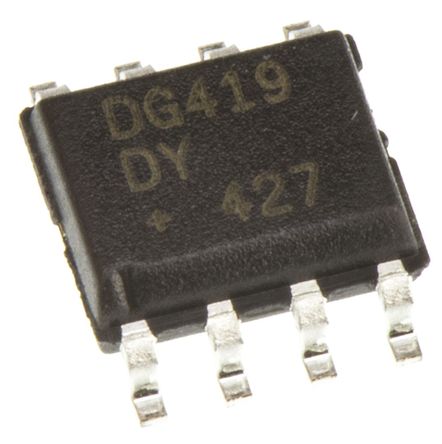

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DG419DY+

Maxim Integrated

Analog Switch, Precision, SPDT, 1Channels, 100Ω, ± 10V to ± 30V, ± 4.5V to ± 20V, NSOIC, 8Pins

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 301.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC11358136

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DG419DY+ характеристики

Атрибут	Значение атрибута
Номенклатура	DG419DY+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC11358136
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Тип Контактов	SPST
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	1 Bit
Рассеяние Мощности	471 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	471 mW
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

DG419DY+ описание продукта

The DG419DY+ is an improved, SPDT analogue switch in 8 pin NSOIC package. The precision, CMOS, monolithic analogue switch features on-resistance matching (3ohm max) between switches and on-resistance flatness over the signal range (4ohm max). This switch conducts equally well in either direction and has low charge injection, low power consumption and an ESD tolerance of 2000V minimum per method 3015.7. The new design offers low off-leakage current over temperature (less than 5nA at +85°C). Switching times are less than 175ns max for tON and less than 145ns max for tOFF. Typical applications include sample and hold circuits, battery operated systems, modems, fax machines, guidance and control systems PBX, PABX, audio signal routing and military radios.
Supply voltage range is ±10V to ±30V, ±4.5V to ±20V
Operating temperature range from -40°C to 85°C
Drain source on resistance is less than 35ohm
TTL/CMOS logic compatibility
Rail to rail analogue signal handling capability
Improved charge injection of 10pC max
Low power consumption of 35µW
Improved off-leakage current over temperature is <5nA at +85°C
