DG408DYZ Купить - Intersil Чип аналогового переключателя

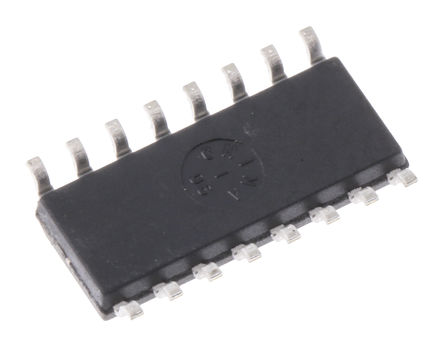

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DG408DYZ

Intersil

DG408 Series 8Channel (1 x 8: 1) 40Ω CMOS Analog Multiplexer - SOIC-16

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 119.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC24294584

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DG408DYZ характеристики

Атрибут	Значение атрибута
Номенклатура	DG408DYZ
Производитель	Intersil
ЧипСити Номер продукта	CC24294584
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	200 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	100 Ω
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	34 V
Напряжение питания (мин)	5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DG408DYZ описание продукта

The DG408DYZ is a single 8-channel Monolithic CMOS Analogue Multiplexer is drop-in replacements for the popular DG508A and DG509A series devices. They each include an array of eight analogue switches, a TTL/CMOS compatible digital decode circuit for channel selection, a voltage reference for logic thresholds and an ENABLE input for device selection when several multiplexers are present. The DG408 feature lower signal ON resistance (<100R) and faster switch transition time (tTRANS <250ns) compared to the DG508A or DG509A. Charge injection has been reduced, simplifying sample and hold applications. The improvements in the DG408 series are made possible by using a high-voltage silicon-gate process. An epitaxial layer prevents the latch-up associated with older CMOS technologies. Power supplies may be single-ended from +5 to +34V or split from ±5 to ±20V. The analogue switches are bilateral, equally matched for AC or bidirectional signals.
100R ON-Resistance (maximum)
<11mW Low power consumption (PD)
<250ns tTRANS, <150ns tON/OFF(EN) Fast switching action
Low charge injection
Upgrade from DG508A/DG509A
TTL, CMOS compatible
Single or split supply operation
ESD sensitive device, take proper precaution while handling the device.

Показывать

DG408DYZ Даташит PDF

17 страницы, 607 КБ

04/27/1999
