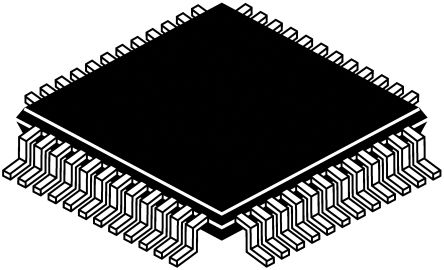

DAC8544IPFB

Digital to Analog Converter Quad 16Bit Quad Rail-to-Rail Voltage output Parallel Interface Digital-to-Analog Converter DAC 4CH Resistor-String 16Bit 48Pin TQFP Tray

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 1,825.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7354967

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 25.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC8544IPFB характеристики

Атрибут	Значение атрибута
Номенклатура	DAC8544IPFB
Производитель	TI
ЧипСити Номер продукта	CC7354967
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Количество Выходных Интерфейсов	4 Output
Ток Питания	1.00 mA
Количество Каналов	4 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Частота Выборки	52.0 kHz
Потребляемая Мощность	4.75 mW
Защита от Перегрева	No
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	4 DAC
Напряжение питания	2.7V ~ 5.5V
Длина	7.2 mm
Ширина	7.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DAC8544IPFB описание продукта

The DAC8544IPFB is a low-power quad-channel 16-bit voltage output Digital-to-analog Converter (DAC) with on-chip precision output amplifier allows rail-to-rail voltage swing to be achieved at the output. The DAC8544 is 16-bit monotonic and offers exceptional absolute accuracy with ultralow crosstalk. The DAC8544 uses a 16-bit parallel interface and features additional power-down function pins as well as hardware-enabled, synchronous DAC updating and reset capability. The DAC8544 requires an external reference voltage to set the output range of the DAC. The device incorporates a power-on-reset circuit that ensures that the DAC outputs power up at 0V and remains there until a valid write takes place. In addition, the DAC8544 contains a power-down feature, accessed via PD\pin that reduces the current consumption of the device to 400nA at 5V. The power consumption is typically under 5mW at 5VDD.
Micropower operation - 950µA at 5V
Rail-to-rail voltage output
Settling time - 10µs to ±0.003%FSR
Offset error - ±0.3mV
Gain error - ±1mV
Per-channel VREF+, VREF-, VFB pins
read-back capability
Double buffered inputs
Simultaneous or sequential update
Schmitt-triggered digital inputs
Hardware reset
Green product and no Sb/Br
