CS82C54Z Купить - Intersil Деталь тактового сигнала

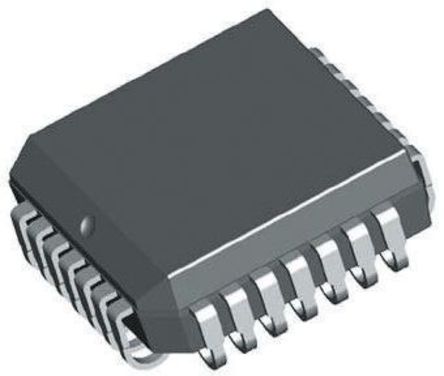

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CS82C54Z

Intersil

INTERSIL CS82C54Z Timer, Oscillator & Pulse Generator IC, Programmable Interval Timer, 8MHz, 4.5V to 5.5V, LCC-28

Наличие: 1,161 шт.

Адрес доставки: Москва

Цена: ₽ 431.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC52638717

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CS82C54Z характеристики

Атрибут	Значение атрибута
Номенклатура	CS82C54Z
Производитель	Intersil
ЧипСити Номер продукта	CC52638717
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	PLCC-28
Частота	8 MHz
Напряжение Питания (DC)	5.00 V
Ток Питания	10 mA
Количество Стежков	28 Position
Входной Ток	10.0 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	11.58 mm
Ширина	11.58 mm
Высота	3.69 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CS82C54Z описание продукта

The CS82C54Z is a CMOS Programmable Interval Timer manufactured using an advanced 2 micron CMOS process. The 82C54 has three independently programmable and functional 16-bit counters, each capable of handling clock input frequencies of up to 8MHz. The high speed and industry standard configuration of the 82C54 make it compatible with the Intersil 80C86, 80C88 and 80C286 CMOS microprocessors along with many other industry standard processors. Six programmable timer modes allow the 82C54 to be used as an event counter, elapsed time indicator, programmable one-shot and many other applications. Static CMOS circuit design insures low power operation. The Intersil advanced CMOS process results in a significant reduction in power with performance equal to or greater than existing equivalent products.
Compatible with NMOS8254 - Enhanced version of NMOS8253
Three independent 16-bit counters
Six programmable counter modes
Status read back command
Binary or BCD counting
Fully TTL compatible
Single 5V power supply
10µA ICCSB, 10mA at 8MHz ICCOP low power
ESD sensitive device, take proper precaution while handling the device.
