CS51414ED8G Купить - ON Semiconductor Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

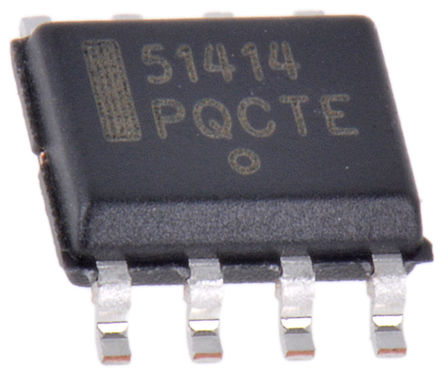

CS51414ED8G

ON Semiconductor

Conv DC-DC 4.5V to 40V Step Down Single-Out 1.5A Automotive 8Pin SOIC N Rail

Наличие: 1,204 шт.

Адрес доставки: Москва

Цена: ₽ 110.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC85509430

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CS51414ED8G характеристики

Атрибут	Значение атрибута
Номенклатура	CS51414ED8G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC85509430
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Частота Переключения	520 kHz
Топология	Step-Down
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	38 V
Выходное напряжение (мин)	1.27 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 40V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CS51414ED8G описание продукта

The CS5141X products are 1.5A buck regulator ICs. These devices are fixed- frequency operating at 260kHz and 520kHz. The regulators use the V control architecture to provide unmatched transient response, the best overall regulation and the simplest loop compensation for today"s high- speed logic. These products accommodate input voltages from 4.5V to 40V. The CS51411 and CS51413 contain synchronization circuitry. The CS51412 and CS51414 have the option of powering the controller from an external 3.3V to 6V supply in order to improve efficiency, especially in high input voltage, light load conditions. The on-chip NPN transistor is capable of providing a minimum of 1.5A of output current, and is biased by an external "boost" capacitor to ensure saturation, thus minimizing on-chip power dissipation. Protection circuitry includes thermal shutdown, cycle-by- cycle current limiting and frequency foldback. The CS51411 and CS51413 are functionally pin-compatible with the LT1375. The CS51412 and CS51414 are functionally pin-compatible with the LT1376.
Features | | Benefits
---|---|---
| | | | |
V2 Architecture Provides Ultra-Fast Transient Response, Improved Regulation and Simplified Design
| |
Reduced output capacitance
2.0% Error Amp Reference Voltage Tolerance
| |
Accurate Output Voltage
Switch Frequency Decrease of 4:1 in Short Circuit Conditions
| |
Reduces Short Circuit PowerDissipation
BOOST pin for Bootstrapped Operation
| |
Maximized Efficiency
Synchronization Function
| |
Parallel Supply Operation or Noise Minimization
Shutdown Lead Provides Power-Down Option
| |
Increased system flexibility
85uA Quiescent Current During Power-Down
| |
Low power dissipation in stand-by mode
Thermal Shutdown
| |
Circuit Protection
Soft Start
| |
Increased system flexibility
Pin-Compatible with LT1375 and LT1376
| |
Easy drop in replacement
Pb-Free Packages are Available
| |

Показывать

CS51414ED8G Даташит PDF

20 страницы, 284 КБ

05/13/2013
