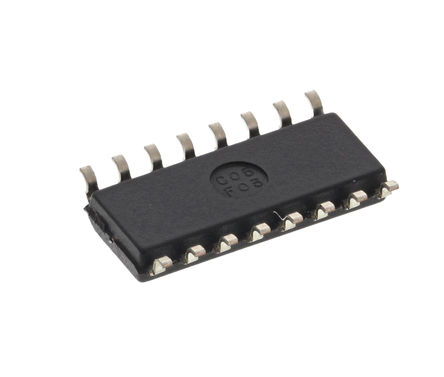

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4051BM

Analog Multiplexer / Demultiplexer, 8:1, 1 Circuit, 240Ω, 80nA, 3V to 20V, SOIC-16

Наличие: 1,885 шт.

Адрес доставки: Москва

Цена: ₽ 74.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC286012

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4051BM характеристики

Атрибут	Значение атрибута
Номенклатура	CD4051BM
Производитель	TI
ЧипСити Номер продукта	CC286012
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Время Задержки Распространения	20.0 ns
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	700 mW
Количество Вентилей	1 Gate
Ширина Ленты	20 Mhz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	20 MHz
Напряжение питания	3V ~ 20V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	5 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4051BM описание продукта

The CD4051BM is a single 8-channel Analog Multiplexer having three binary control inputs, A, B and C and an inhibit input. The three binary signals select 1 of 8 channels to be turned on and connect one of the 8 inputs to the output. The device is digitally-controlled analog switches having low ON impedance and very low OFF leakage current. These multiplexer circuits dissipate extremely low quiescent power over the full VDD-VSS and VDD-VEE supply-voltage ranges, independent of the logic state of the control signals. When logic 1 is present at the inhibit-input terminal, all channels are off.
125R (typical) Low ON resistance over 15VP-P
18V Signal input range for VDD - VEE
±100pA (Typical) High OFF resistance, channel leakage at VDD-VEE = 18 V
Logic-level conversion for digital addressing signals
Binary address decoding on chip
100% Tested for quiescent current at 20V
1µA Maximum input current at 18V over full package temperature range, 100nA at 18V and 25°C
Break-before-make switching eliminates channel overlap

Показывать

CD4051BM Даташит PDF

38 страницы, 1414 КБ

08/26/2016
