BU4011B Купить - ROHM Semiconductor Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

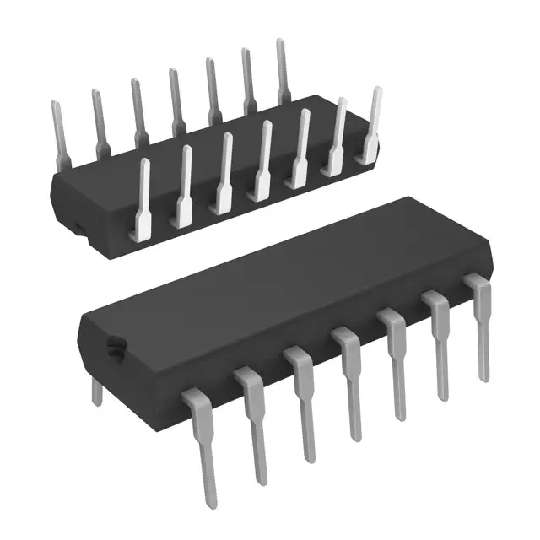

BU4011B

ROHM Semiconductor

NAND Gate 4Element 2IN CMOS 14Pin PDIP

Наличие: 2,388 шт.

Адрес доставки: Москва

Цена: ₽ 122.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ROHM Semiconductor

ЧипСити Номер продукта:

CC230954974

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BU4011B характеристики

Атрибут	Значение атрибута
Номенклатура	BU4011B
Производитель	ROHM Semiconductor
ЧипСити Номер продукта	CC230954974
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	15.0 V
Количество Цепей	4 Circuit
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания	3V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	3 V
Длина	19.4 mm
Ширина	6.5 mm
Высота	4.25 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BU4011B описание продукта

●Description
BU4001B series ICs are 2-input positive logic NOR gates, each with four built-in circuits. A buffer achieved by an inverter added at the gate output improves the input/ output propagation characteristics and minimizes variation in the propagation time caused by an increase in the load capacitance. BU4011Bseries ICs are 2-input positive logic NAND gates. Four circuits are contained on a single chip. An inverter-based buffer is included at the gate output, enabling improved input / output propagation characteristics, and an increased load capacitance minimizes fluctuations in the propagation time.
BU4030B and BU4070B series ICs are exclusive OR gates, each with four built-in circuits. An inverter-based buffer was incorporated at the gate output for enhanced I/O voltage characteristics, and the load capacitance has been increased in order to minimize fluctuations in the propagation time. BU4081B series are 2-input positive logic AND gates with four circuits
mounted on a single chip. An inverter-type buffer was added to the gate output, improving input/output transmission speed, and an increased load capacitance suppresses fluctuations in the transmission time. BU4093B series ICs are 4-circuit, 2-input NAND gates whose input pins all have a Schmitt trigger function. BU4069UB series ICs are 6-circuit inverters with no buffers. A single-stage gate configuration reduces propagation time. BU4584B series ICs are inverter-type Schmitt trigger circuits, each incorporating 6 circuits in a single chip.
● Features
1) Low power consumption
2) Broad operating supply voltage range: 3V to 16V
3) High input impedance
4) High fan out
5) L-TTL2 and LS-TTL1 inputs can be directly driven
6) All outputs are equipped with buffers (except for BU4069UB)
● Applications
These products are suitable for applications requiring low power consumption and a high degree of noise tolerance
The BU4030B/BU4070B series can be used in digital comparators and parity circuits
The BU4093B series are suitable as line receivers, waveform shaping and multi-vibrators, etc.
The BU4584B series can be used in waveform shaping circuits for inputs with a slow rise time and fall time
