BTS5016SDA Купить - Infineon Управление питанием

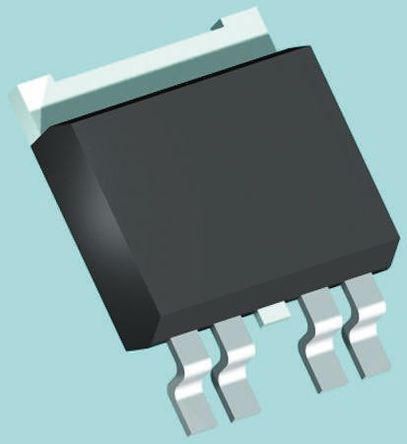

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTS5016SDA

Infineon

Power Switch Hi Side 1Out 5.5A 0.021Ω Automotive 5Pin(4+Tab) TO-252 T/R

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 104.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC9678400

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTS5016SDA характеристики

Атрибут	Значение атрибута
Номенклатура	BTS5016SDA
Производитель	Infineon
ЧипСити Номер продукта	CC9678400
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TO-252-5
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0 V
Выходной Ток	5.5 A
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Количество Стежков	5 Position
Выходной ток (Макс)	5.5 A
Выходной ток (мин)	5.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5V ~ 20V
Входное напряжение	20 V
Длина	6.5 mm
Ширина	6.22 mm
Высота	2.3 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTS5016SDA описание продукта

The BTS5016SDA is a single channel high-side Power Switch providing embedded protective functions. The power transistor is built by an N-channel vertical power MOSFET with charge pump. The design is based on Smart SIPMOS chip on chip technology. The BTS5016SDA has a current controlled input and offers a diagnostic feedback with load current sense and a defined fault signal in case of overload operation, overtemperature shutdown and/or short circuit shutdown.
Load current sense
Reversave
Very low standby current
Current controlled input pin
Improved electromagnetic compatibility (EMC)
Fast demagnetization of inductive loads
Stable behaviour at under-voltage
Green product
AEC qualified
High load current capability
High inrush current capability
High energy capability
Integrated protection functionality
Integrated diagnosis functionality

Показывать

BTS5016SDA Даташит PDF

27 страницы, 526 КБ

11/04/2008

просматривать

BTS5016SDA Даташит PDF

16 страницы, 1728 КБ

04/01/2016

просматривать

BTS5016SDA Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

BTS5016SDA Другие Даташит

68 страницы, 1061 КБ

12/08/2014

просматривать

BTS5016SDA Другие Даташит

4 страницы, 480 КБ

04/11/2016

просматривать

BTS5016SDA Другие Даташит

4 страницы, 790 КБ

01/16/2013

просматривать

BTS5016SDA Другие Даташит

2 страницы, 103 КБ

06/20/2008

просматривать

BTS5016SDA Другие Даташит

1 страницы, 28 КБ

09/25/2017

просматривать

BTS5016SDA Каталог продукции

27 страницы, 565 КБ

11/04/2008

просматривать
