BTS4175SGA Купить - Infineon Драйвер FET

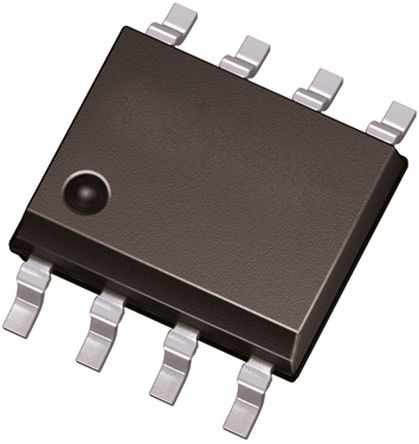

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTS4175SGA

Infineon

Buffer/Inverter Based Peripheral Driver, 1 Driver, 1.3A, PDSO8, GREEN, PLASTIC, SOP-8

Наличие: 5,311 шт.

Адрес доставки: Москва

Цена: ₽ 117.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC2415600

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTS4175SGA характеристики

Атрибут	Значение атрибута
Номенклатура	BTS4175SGA
Производитель	Infineon
ЧипСити Номер продукта	CC2415600
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.3 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1.5 W
Выходной ток (Макс)	1.3 A
Выходной ток (мин)	1.3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания	6V ~ 52V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTS4175SGA описание продукта

The BTS4175SGA is a 1-channel high-side Power Switch providing protective functions and diagnostics. The power transistor is built by a N-channel power MOSFET with charge pump. The device is monolithically integrated in Smart technology. It is specially designed to drive relay, R5W lamp or LED in the harsh automotive environment.
Overload protection
Current limitation
Short-circuit protection
Thermal shutdown
Overvoltage protection
Fast demagnetization of inductive loads
Reverse battery protection with external resistor
Under-voltage and overvoltage shutdown with auto-restart and hysteresis
Open drain diagnostic output for over-temperature and short-circuit
Open load detection in OFF-state with external resistor
CMOS compatible input
Loss of ground and loss of VBB protection
Electrostatic discharge (ESD) protection
Very low standby current
ESD sensitive device, take proper precaution while handling the device.
