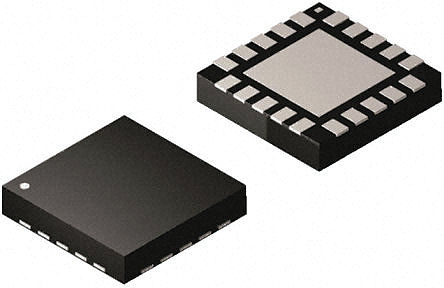

BQ51013BRHLT

TEXAS INSTRUMENTS BQ51013BRHLT Special Function IC, Wireless Power Receiver, Qi v1.0 Communication Protocol, 4V to 10V, QFN-20

Наличие: 3,027 шт.

Адрес доставки: Москва

Цена: ₽ 252.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1714963

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ51013BRHLT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ51013BRHLT
Производитель	TI
ЧипСити Номер продукта	CC1714963
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	4.00V (min)
Входное Напряжение (DC)	4.00V ~ 10.0V
Выходное Напряжение	5 V
Выходной Ток	1.5 A
Ток Питания	1.5 A
Количество Стежков	20 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	5 W
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4V ~ 10V
Напряжение питания (Макс)	10 V
Напряжение питания (мин)	4 V
Длина	4.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ51013BRHLT описание продукта

The BQ51013BRHLT is a fully-integrated Wireless Power Receiver IC, WPC 1.1-compatible, family of advanced, flexible, secondary-side devices for wireless power transfer in portable applications. This device provides AC/DC power conversion and regulation while integrating the digital control required complying with Qi v1.1 communication protocol. Together with the bq50xxx primary-side controller, the BQ51013BRHLT enables a complete contact-less power transfer system for a wireless power supply solution. Global feedback is established from the secondary to the primary in order to control the power transfer process utilizing the Qi v1.1 protocol. This device integrates a low resistance synchronous rectifier, low-dropout regulator, digital control and accurate voltage and current loops to ensure high efficiency and low power dissipation. Also includes a digital controller that can calculate the amount of power received by the mobile device within the limits set by WPC v1.1 standard.
Integrated wireless power supply receiver solution
WPC v1.1 compliant (FOD enabled) highly accurate current sense
Dynamic rectifier control for improved load transient response
Dynamic efficiency scaling for optimized performance over wide range of output power
Adaptive communication limit for robust communication
Supports 20V maximum input
Low power dissipative rectifier overvoltage clamp (VOVP = 15V)
Thermal shutdown
Multifunction NTC and control pin for temperature monitoring, charge complete and fault host control
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.

Показывать

BQ51013BRHLT Даташит PDF

47 страницы, 3784 КБ

09/04/2015
