BQ51013ARHLT Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ51013ARHLT

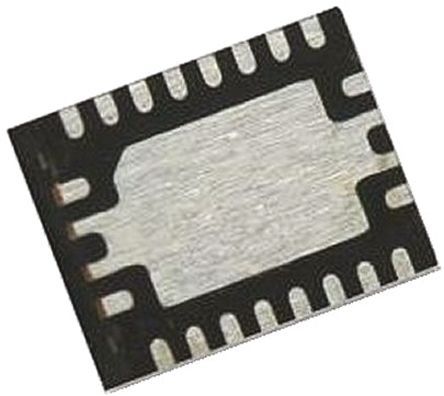

TEXAS INSTRUMENTS BQ51013ARHLT Special Function IC, Wireless Power Receiver, Qi v1.0 Communication Protocol, 2V to 10V, QFN-20

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 347.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10152840

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ51013ARHLT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ51013ARHLT
Производитель	TI
ЧипСити Номер продукта	CC10152840
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.00V ~ 10.0V
Выходное Напряжение	5 V
Ток Питания	1.5 A
Количество Стежков	20 Position
Скорость Передачи Данных	2.00 kbps
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	10 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	4.82 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4V ~ 10V
Напряжение питания (Макс)	10 V
Напряжение питания (мин)	2 V
Длина	4.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ51013ARHLT описание продукта

The BQ51013ARHLT is an integrated Receiver IC for wireless power transfer in portable applications. The device provides the AC/DC power conversion while integrating the digital control required to comply with the Qi v1.0 communication protocol. The AC signal from the receiver coil is then rectified and regulated to be used as a power supply for down-system electronics. Global feedback is established from the secondary to the transmitter in order to stabilize the power transfer process via back-scatter modulation. This feedback is established by using the Qi v1.0 communication protocol supporting up to 5W applications. The device integrates a low-impedance full synchronous rectifier, low-dropout regulator, digital control and accurate voltage and current loops. The entire power stage (rectifier and LDO) use low resistive NMOS FET"s to ensures high efficiency and low power dissipation.
93% Overall peak AC-DC efficiency
Full synchronous rectifier
WPC v1.0 compliant communication control
Output voltage conditioning
Dynamic rectifier control for improved load transient response
Dynamic efficiency scaling for optimized performance over any range of output power
Adaptive communication limit for robust communication during high levels of load current noise
Supports 20V maximum input
Low-power dissipative rectifier overvoltage clamp (VOVP = 15V)
Thermal shutdown
Multifunction NTC and control pin for temperature monitoring, done charging and fault host control
Stand-alone digital controller
Programmable termination pin for charge status 100% (CS100) support
