BQ29700DSET Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

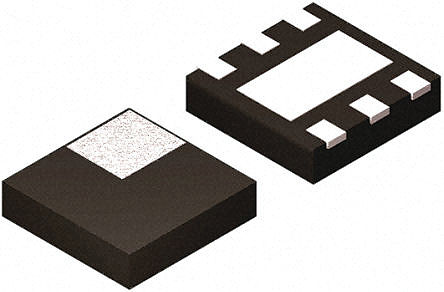

BQ29700DSET

Li-Ion/Li Polymer Advanced Single-Cell Battery Protector IC Family 6-WSON -40℃ to 85℃

Наличие: 9,499 шт.

Адрес доставки: Москва

Цена: ₽ 55.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20581410

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ29700DSET характеристики

Атрибут	Значение атрибута
Номенклатура	BQ29700DSET
Производитель	TI
ЧипСити Номер продукта	CC20581410
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WSON-6
Выходное Напряжение	28 V
Количество Стежков	6 Position
Выходное напряжение (Макс)	8 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	8 V
Напряжение питания (мин)	1.5 V
Длина	1.55 mm
Ширина	1.55 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ29700DSET описание продукта

The BQ29700DSET is a Battery Cell Protection Device provides an accurate monitor and trigger threshold for over-current protection during high discharge/charge current operation or battery overcharge conditions. This device provides the protection functions for Li-Ion/Li-Polymer cells and monitors across the external power FETs for protection due to high charge or discharge currents. In addition, there is overcharge and depleted battery monitoring and protection. These features are implemented with low current consumption in NORMAL mode operation.
VSS - 0.3 to 12V Input voltage range pack+
CHG and DSG FET drive output
Voltage sensing across external FETs for overcurrent protection (OCP) is within ±5mV (typical)
Fault detection for OVP, UVP, OCC, OCD and SCP
Zero voltage charging for depleted battery
Fault detection voltage thresholds
Fault trigger timers
Fault recovery timers
4µA NORMAL Mode ICC, 100nA shutdown Iq (modes of operation without battery charger enabled)
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
