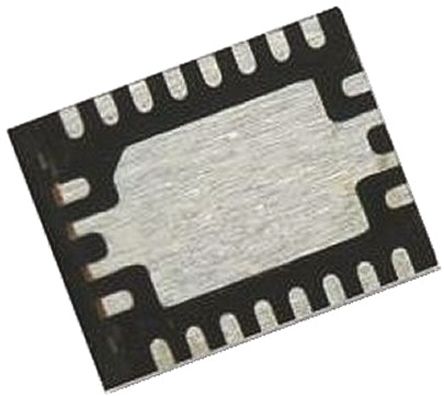

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ25570RGRT

Ultra Low Power Harvester Power Management IC with Boost Charger, and Nanopower Buck Converter 20-VQFN -40℃ to 125℃

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 760.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4508742

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ25570RGRT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ25570RGRT
Производитель	TI
ЧипСити Номер продукта	CC4508742
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	5.10V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.00 V
Выходное Напряжение	2V ~ 5.5V
Выходной Ток	110 mA
Ток Питания	488 nA
Количество Стежков	20 Position
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.00 MHz
Максимальное входное напряжение	5.1 V
Входное напряжение (мин)	0.1 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	2 V
Выходной ток (Макс)	110 mA
Выходной ток (мин)	93 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0.12V ~ 4V
Напряжение питания (Макс)	5.1 V
Входное напряжение	5.1 V
Длина	3.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ25570RGRT описание продукта

The BQ25570RGRT is an ultralow-power harvester power management Integrated Circuit with boost charger and nano-power buck converter designed to efficiently extract microwatts (µW) to milliwatts (mW) of power generated from a variety of high output impedance DC sources like photovoltaic (solar) or thermal electric generators (TEG) without collapsing those sources. The battery management features ensure that a rechargeable battery is not overcharged by this extracted power, with voltage boosted or depleted beyond safe limits by a system load. In addition to the highly efficient boosting charger, the BQ25570 integrates a highly efficient, nanopower buck converter for providing a second power rail to systems such as wireless sensor networks (WSN) which have stringent power and operational demands.
Ultra low power DC-DC boost charger
Input voltage regulation prevents collapsing high impedance input sources
488nA Full operating quiescent current
Internally set under-voltage level
User programmable overvoltage levels
Programmable threshold and hysteresis
Warn attached microcontrollers of pending loss of power
Can be used to enable or disable system loads
Programmable step down regulated output (buck)
High efficiency up to 93%
Programmable maximum power point tracking (MPPT)
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
